n型微带贴片天线的原理
录入：edatop.com 点击：
一个宽频带的双频n形微带天线。原理如下：

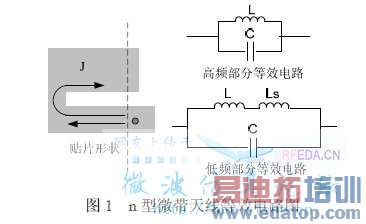

“常规微带贴片天线可以用一个简单的LC 谐振电路模型描述，从馈电点来的电流向上下两个边缘的值取决于电流路径长度。当槽与贴片结合，谐振特性将改变。图1 所示为n 形微带天线的等效电路图。贴片的中心部分电流和常规贴片一样。它表示原始的LC电路，在原来的频率处谐振。然而，在贴片的上边缘部分，电流沿着槽流动，电流路径长度增加。这一效应可以用一个附加的串联电感模型描述。因此边缘部分等效电路的谐振频率比上述频率低。于是天线从单
LC 谐振电路变成双谐振电路”
还不是很明白 求高手解析下
“常规微带贴片天线可以用一个简单的LC 谐振电路模型描述，从馈电点来的电流向上下两个边缘的值取决于电流路径长度。当槽与贴片结合，谐振特性将改变。图1 所示为n 形微带天线的等效电路图。贴片的中心部分电流和常规贴片一样。它表示原始的LC电路，在原来的频率处谐振。然而，在贴片的上边缘部分，电流沿着槽流动，电流路径长度增加。这一效应可以用一个附加的串联电感模型描述。因此边缘部分等效电路的谐振频率比上述频率低。于是天线从单
LC 谐振电路变成双谐振电路”
还不是很明白 求高手解析下
这个难道也能实现宽频？
