同轴馈电的圆形贴片圆极化天线

在做一个圆形贴片圆极化天线，倾斜45度开了一对矩形缺口通过扰动形成圆极化那种单馈结构，无论如何调，VSWR始终在5以上，AR最好也就5，或者更大，坛子里有没有做过的师傅，传授一点经验，调得没辙了，想先做成线极化，调好再加槽，发现加了槽后扰动影响很大，只有一起调。如何调比较快捷？

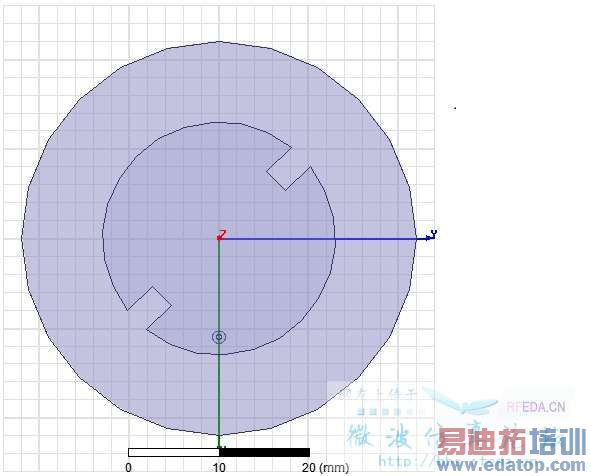

结构如图



有做过的童鞋么，有兴趣有时间的童鞋试一试吧，轴比能调好，驻波下不来，按文献给的尺寸来做，差得比较远，只好自己找方法。



只保留一个槽，就是和fed差45度那个，槽宽1mm,然后通过改变槽深来调AR，通过馈电的位置调筑波。



谢谢前面，为什么只需要一个槽，能简单说说原理么？我理解的是，电场在贴片上半部和下半部振荡，如果对称两个槽，效果不是应该更好么，或者可以看成在振荡的时候上下有两个馈点，相差180度，加入槽之后，相当于引入了电抗，一个超前45度，一个滞后45度，这样就形成了一组水平极化分量，并且相位差90度，能这样理解么？



我个人觉得lz不能那样理解吧，应该主要是看电场的方向来判断极化方向。



单馈电就是利用物理结构的不对称性才能激励两个正交膜。对称了不就不行了吗？和你不开槽有啥区别？只能起到减小天线体积的作用了。



已经验证过，并且找到相关文献，只开一个槽，轴比很差，像图上开对着的两个槽，轴比就可以了。



很少有人会做成圆形的，路过，学习一下。



开槽深度对轴比影响比较大，多试试



的确很少人用圆的，不过 见过用圆的是双馈的。话说回来，你说的那个文献能说下名字吗？
