电阻加载微带天线增益为何这么低

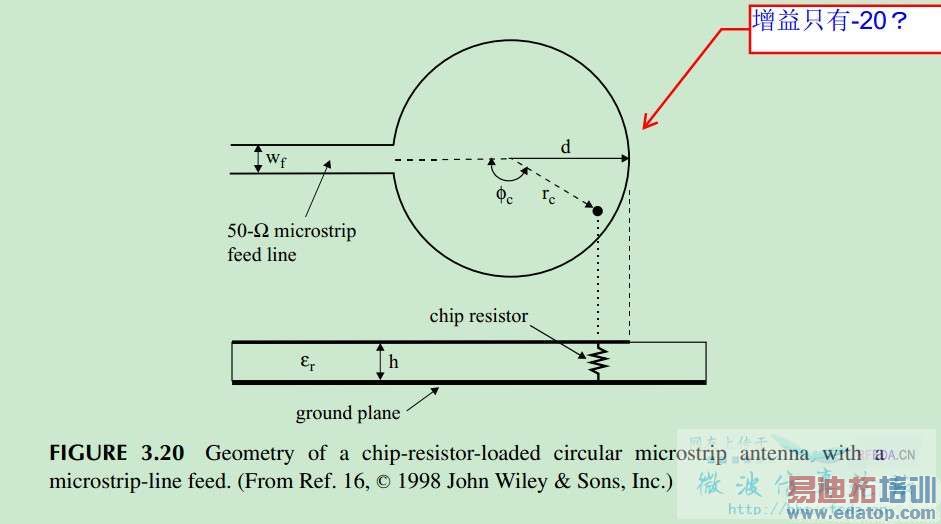

《Compact and Broadband Microstrip Antennas》这本书第59页一个一欧姆电阻加载的例子，工作频率553MHz。
按书上给的数据仿真之后增益只有-23dB，是不是这种小尺寸频率低而且有电阻加载的天线增益都很低啊？
这种天线是不是很少用？



看看是否匹配了阻抗...



thx 匹配和增益好像没关系吧



这种 resistor-loaded的天线通常是为了增加频宽，但我一直对它的效果存疑，因为电阻会吃掉不少power。不过你模拟出来的gain也太低了，或许你应该先从没有电阻的模拟起，比较能够比对。



电阻加载另一方面是为了减小尺寸，否则553MHz的贴片尺寸太大了。



你可以试着把电阻改为shorting pin仿真，看看结果以确定你的设定是否有错。我认为尺寸缩小是因为shorting pin，类似PIFA的pin的效果。以原作者的讲法，二种case应该约差2dB。



谢谢。电阻改为短路探针后增益上升了10dB，可能有误，我再试试看



上升10dB我倒觉得还好，书上总是会比较保守，或是挑好的例子讲，你提的这例子，作者并没有讨论gain。不过这样原天线也只有-13dBi的增益，似乎有点小。
我建议你先检查设置及尺寸参数，确定匹配没问题，在跟书上的return loss图比较，毕竟书上只有这个图可资比较。
