LC巴伦

录入:edatop.com    点击:

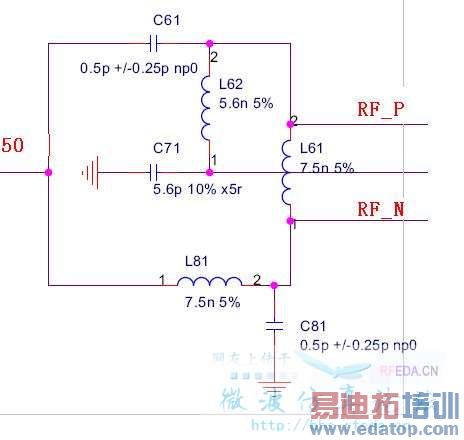

2420的板子上有个LC的巴伦,如下图所示,将2420的差分复数阻抗转换为单端50欧姆,请问哪位大侠能给解释下原理?这方面的资料在哪可以找到?如果仿真的话可以用什么软件?非常感谢!



ADS可以把



ads怎么仿真呀,有没有详细说明的



关于这个如何仿真和计算希望有大虾能加我QQ353997826,一起交流,最近做射频外围电路经常会遇到这种电路,想弄明白到底是如何计算的。



我没做射频电路,我现在做的是天线方面的



appcad里面有这种LC巴伦的设计



我也很想知道这种LC的巴伦的原理,帮顶下,看有哪位大侠可帮忙分析下



1、从端口RF_P到端口50,与从端口RF_N到端口50,两路的相位差要求是180度。
2、最好一路是+90度,另外一路是-90度。
3、使用ADS就可以完成这个仿真。
4、具体设计、调试中,注意L,C元件的Q值即可。



请问,用ADS怎么仿真这个巴伦电路?有没有什么资料可以参考?新手求助请指导!



怎么用ADS仿真呢? 主要是什么仿真? 请高手指导
