分析下下面这个天线
录入：edatop.com 点击：

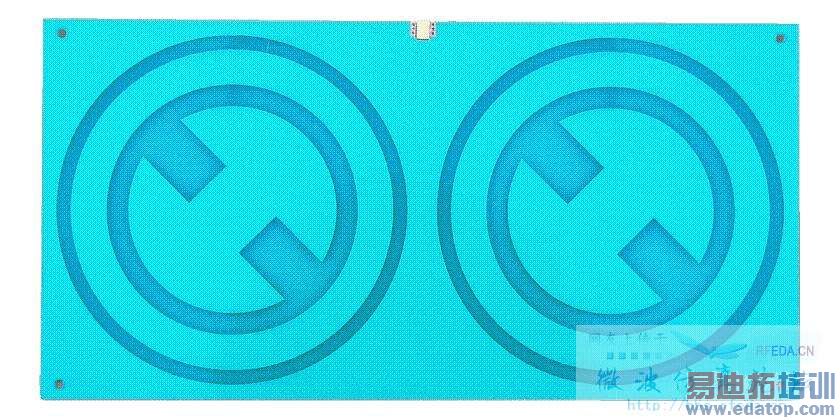

高手帮忙分析下下面这个天线，它是什么类型天线，怎么馈电的，背面可能什么构造？
我只知道它的下面信息：
Dimensions 260(L)*130(W)*2(H)mm
Antenna Connector MCX (Female)
Gain 5dBi
Frequency Ranges 902 or 928 MHz band
Horizontal 3dB Beamwidth 89°
Vertical 3dB Beamwidth 59°
我只知道它的下面信息：
Dimensions 260(L)*130(W)*2(H)mm
Antenna Connector MCX (Female)
Gain 5dBi
Frequency Ranges 902 or 928 MHz band
Horizontal 3dB Beamwidth 89°
Vertical 3dB Beamwidth 59°
感觉很有技术含量的样子，但是天线菜鸟一枚飘过静待高手们的解答！
背面至少给看看吧
这个最上面的就是个形状而已
或者给出哪种型号
我要是有背面就发出来了，就是没有啊
H为2mm，可能是微带贴片天线，2mm的介质介电常数可能比较高，
中间有馈电，底部是接地板
看不见背面，不知道这两个单元的馈电方式，不过估计是缝隙耦合馈电，中间的凹口是馈电缝隙？倾斜是为了实现双圆极化？没搞明白为什么要两个，从形状上看，貌似是用CSRR，就是互耦环缝谐振来实现陷波特性。
感谢上面两位朋友的帮忙！
圆极化 天线同心环用来提高带宽的貌似，背馈估计是这样！
