无线网卡串接的hirose接头

录入：edatop.com 点击：

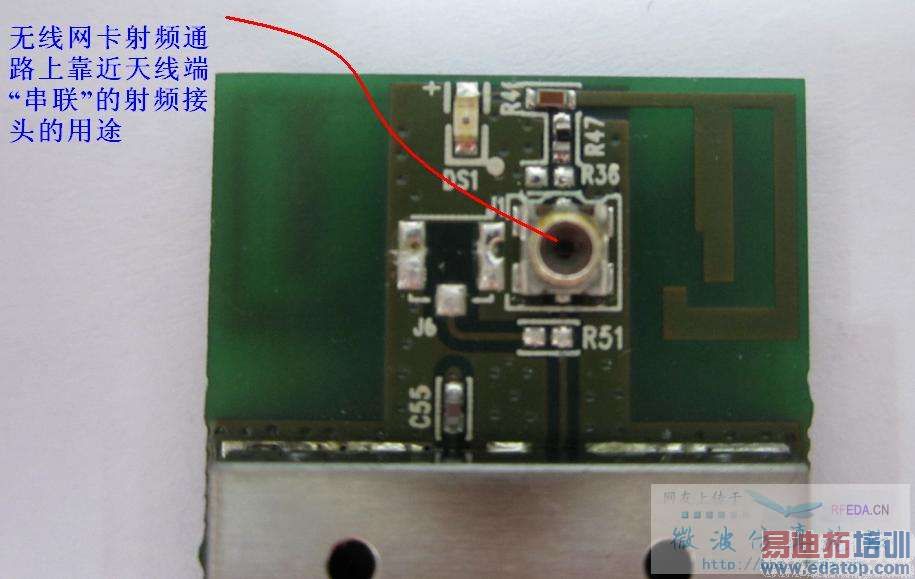

无线网卡的靠近板上天线的地方,通常会串接一个射频接头,如下图的 HRS公司的接头，该接头串联接入有何用途？
1.测试射频口指标？杂散，接收灵敏度？
2.测试板上天线的指标？这个测试有意义吗？PCB设计定型意味着天线指标定型

留着做测试用的
和手机上留的接口类似

PA(50ohm)=====ANTENNA(50ohm)
||
||
=====RF CONNECTOR(50ohm)
射频接头连接综测仪、VNA等，以上拓扑岂不是会出现阻抗失配的情况？
除非测试ANTENNA时，断开PA
或者
测试PA时，断开 ANTENNA

测试PA用的

申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
