圆极化天线的两个谐振频率

录入:edatop.com    点击:
(向与各位交流下)微带圆极化天线,通常都有两个谐振频率,故在天线的S11曲线上会有两个谐振峰,想问一下,如果在一个谐振峰不变的情况下,使另一个谐振点的回波损耗变大,有没有意义?但这样往往会使两个损耗的差距变大,带来的影响是使AR变大,似乎离圆极化目的边远。但按常理来说,提高了回波损耗,会使效率更高,性能更好。
望和大家交流,得到启发



1. S11的二个谐振峰未必代表谐振频率
2. 回波损耗在一定程度以下(-14dB),对天线增益影响已不大
3. 系统要考虑的不只是天线增益,也要考虑交乂极化干扰的问题
4. 天线增益请直接看realGainRHCP or LHCP
5. CP天线的S11请多看smith chart



感谢你的回复,但我个人的分析是:
1.S11两个谐振峰就是频率,因为有TM10和01两个相近的模式
2.-14dB以下,是对增益影响不大,但是两个峰值的差距会影响AR
3.AR就和圆极化很相关了,直接涉及器件的极化方式



CP天线的S11如何看smith chart?



CP时会有二个模态,但S11的两个谐振峰会受pin位置影响,及二个模态接近时会互相影响,不是能那么清楚分别。
而且主要的是我认为分清这二个模态没有太大必要(工程师观点),重要的是把AR调好!
S11部份还是请看smith chart

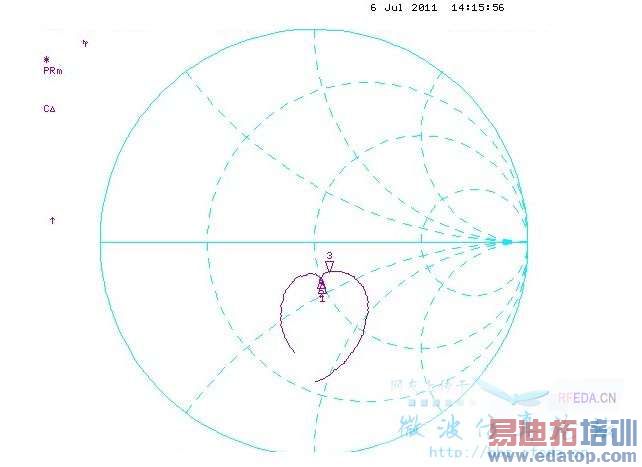

凹下去的位置通常是AR最好的位置!





    跟他说的一样,凹下去的位置最好



    是啊
    史密斯原图上出现那么一个尖峰是圆极化最好的
