天线接地面积大小对增益和方向性的影响

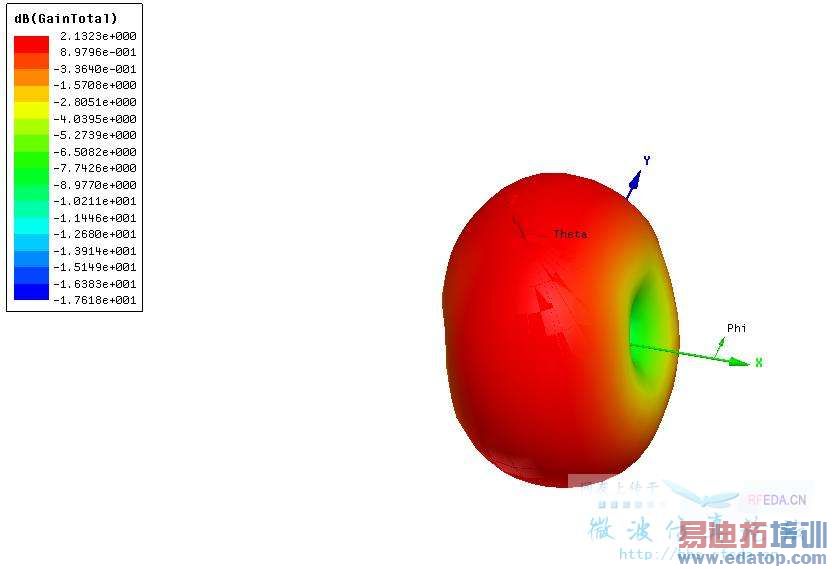

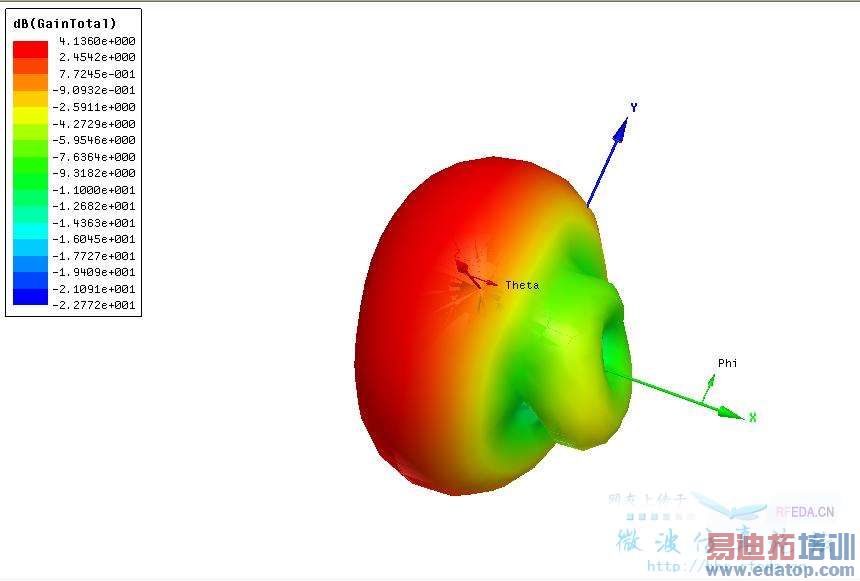

第一张图是接地面积比较小情况下仿真的结果，增益比较小，但是方向性很好，第二张是加大接地面积后的仿真结果，增益有所提升，但是方向性变差！这是为什么？实际中应该如何舍取！



楼主所谓的方向性是指波束指向么？是没有地板中心造成的把



经验心得原创分享专区有一篇读书笔记：/read.php?tid=38894#。



LZ所谓的方向性好应该是指圆度好吧？
是否为PIFA天线？



天线接地面的反射作用增大了吧



赞同前面说法



在实验中我也经常遇到这样的问题感觉是底板大小对方向性影响不是很大 真正测试了才知道不完全是那样的



看着像PIFA天线的增益辐射方向图，个人认为也有可能是因为接地平面面积变大，天线带宽变小，增益会相应增大，可能和天线的设计结构有关，增益的增大并不是一起增大的，所以看上去出现畸形



LZ第一个天线是地板太小导致了辐射能量绕后辐射形成的 第二个我觉得有2个原因了一个是你的天线结构本身的辐射决定的如：pifa或者类似八木天线的阵子天线吧 二个是你的天线不在你的地中心不过我最近也做电小天线感觉你的天线不像是地板造成的即使你天线不在地中心X方向还是该有不少辐射的 LZ 可以把模型贴上来看看



来学习的！
