巴伦传输线

四分之一波长传输线，A端短路B端阻抗无穷大，反之亦然。

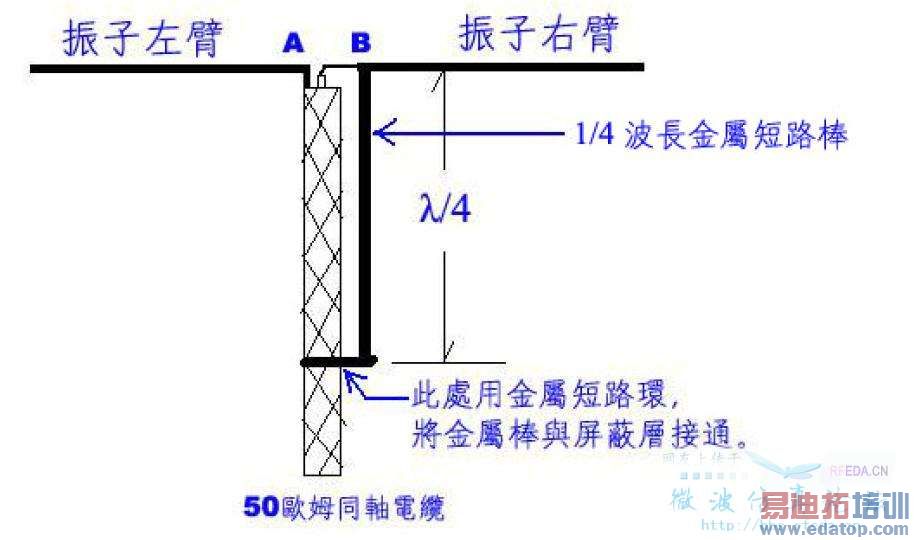

图中四分之一波长短路棒下端短路。从AB两点看进去阻抗无穷大，弱弱的问一个问题，既然AB两点阻抗无穷大，信号怎样从B点到A点相位变换180度实现不平衡到平衡的转换。

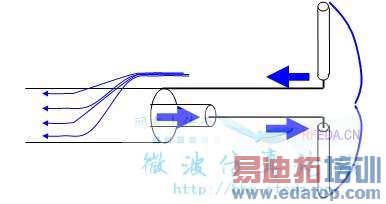

我记得是不做这样的扼流时，内芯电流到B振子臂，外皮电流一部分到A臂，另一部分沿未跟A接触的另一半外皮往回流，导致两个臂的幅度不均匀，使天线的电性能发生畸变。在做这样的处理之后，原来回流的那一部分外皮上的电流被抵消了。



感觉你这样说不通诶，对于半波振子，两个臂馈电点电压或者电流的相位是互为反向的，而对于同轴电缆其内导体是馈电点，外导体是接地线。一个是+-，一个是+，0.如果按照你的说法外皮会一直有回流电流，并且被抵消么？



久了有点忘了。回去查查书。



看这个图就因该可以了
balun是为了防止leakage 电流



看了一下资料中的解释。从AB两点向短接金属环看过去是四分之一波长端路线，其阻抗无穷大，对阻抗匹配没有影响。但是从B到A点，信号相位反向。应该是这个解释。但是阻抗无穷大，信号又怎么传到A呢？晕，明白了一点，还有一个不明白的。



巴伦传输线在protel里如何绘制啊
