一个阻抗匹配的问题探讨

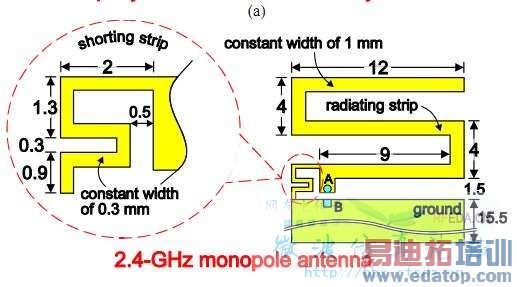

关于阻抗匹配我想大家都很熟悉，微波工程这本书上说的非常详细。有并联短截线、串联短截线、双短接线等等。但是都是在传输线上进行的匹配，将负载匹配到50欧姆的传输线上去，这些匹配的支节也都是接在了传输线上。最近看了一个天线，算是印刷单极子天线吧，我看了那天线并没有传输线，直接就是天线接了一个50欧姆的同轴线。天线匹配直接就在馈电附近进行了短路支节匹配。我想问一下坛里的朋友，这样进行的匹配是不是也能按照微波工程那本书上说的进行计算呢？我感觉不是一码事啊。注：单极子天线的微带线宽度并不是50欧姆的。



你确定这是用来或者单纯用来阻抗匹配的么？



是的 原文中也是说的 短路带用来进行阻抗匹配 前面你有什么看法么



呵呵，没做过这种折线单极子，初一看图还以为是双频段天线，没注意馈电方式，后来又觉得那一段能起巴伦的作用。。，没做过，不乱说了。



可以直流接地，调节短路的那段线长度，可以得到不同的分布电感和电容
和天线的电容或电感抵消



是的 关键是怎么通过计算手段算出短路线的长度和线宽？就根据微波工程里的匹配原理么？关键这里么有传输线



有的时候这段线末端还有开路和短路两种



版主说的在理，这个天线其实可以看成是一种平面IFA天线，这段支线是用来抵消天线电容或者电感的，至于其具体的线宽和长度，当然不能根据微带传输来计算，通常都是仿真确定的。
可以这样理解：“radiating stip”在2.4GHz处谐振，而“shorting strip”在2.4GHz频段上呈现与天线输入阻抗相反的极性。



前面的是李建新老师？拜读过你和高老师的很多文章哈！



有点印刷偶极子的意思
短路点起到平衡馈电和阻抗匹配的作用
首先一点是保证单极子和地的电流不能相差太大，不然会影响方向图
第二点是阻抗匹配，一般这种单极子调节长度和宽度做成纯电阻的话都会比50欧要小，所以单极子的阻抗要做成容性，然后跟短路枝节（感性）并联，把阻抗调到50欧
