U型槽双频天线的问题
录入:edatop.com 点击:
最近在做宽带的PIFA天线,想在辐射面上开U型槽来得到两个相近的谐振频率,进而增大带宽。

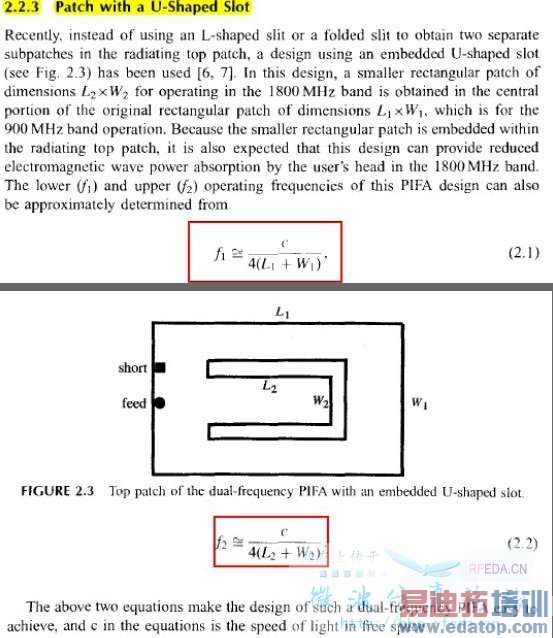

但是,两个谐振频率却始终相差很大,U型槽的频率始终降不下来,按照Kin-Lu Wong书中讲述的内容(见下图)可以推断:如果L1+W1 与L2+W2非常接近的话,那么两个谐振频率就非常接近,进而可以增大带宽,但是我仿真出来两个谐振频率却相差得非常的大,请问这是为什么?书中说法有错吗?
但是,两个谐振频率却始终相差很大,U型槽的频率始终降不下来,按照Kin-Lu Wong书中讲述的内容(见下图)可以推断:如果L1+W1 与L2+W2非常接近的话,那么两个谐振频率就非常接近,进而可以增大带宽,但是我仿真出来两个谐振频率却相差得非常的大,请问这是为什么?书中说法有错吗?
希望大家帮忙解答一下,我困惑很久了!谢谢诶
模型发上来看一下吧
个人觉得你要得到两个相近的频率,你的L WL1W1应该是大小相近,还有就是你开的u型槽槽宽也有一定影响, f约=c 除以4*(L+w)
谢谢你的回复,我做了很多尝试,感觉很难得到相近的频率。
有模型吗,发上来看看
