线天线网格剖分求助

不好意思，我的问题可能比较基础，这学期因为有一门课程的考核作业涉及到天线的计算，而我本身是电机方向的，对天线领域一窍不通，自己参考马卡洛夫的《通信天线建模与Matlab仿真分析》一书折腾几天后，算出来的结果觉得怪怪的，所以来这里请教下

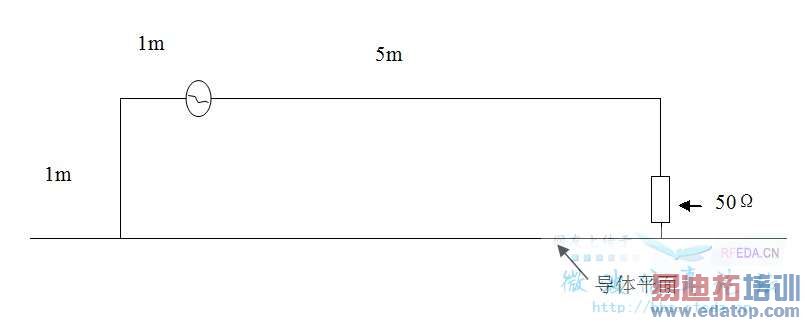

天线的结构见附件1 工作频率 20 M Hz,线径 5 mm，我在，matlab中按照附件2的样子做了一个网格剖分，即把天线当作一宽度为10mm的细带天线，以馈电电源作为坐标原点，最终算出来的输入阻抗是 7.04 -47.3i，我查了天线的教材好像没有看到过有输入阻抗虚部是负的，所以我觉得自己可能错得很离谱。
我想请教的问题有
1、原天线结构中右边50欧姆的电阻我在网格剖分和建积分方程时需要考虑吗？
2、我是不是也该把这个天线做一个立体的剖分而不是类似于现在的在xy平面上
3、天线弯角的两个地方是不是也要特殊考虑
谢谢大家了



大家帮帮忙啊，稍微指点下，剩下的我会自己去弄得



半波偶极子天线虚部是正。
但楼主这种天线显然不是偶极子。
我感觉是某种行波天线，其虚部不一定非要正值。



谢谢hncsyin的指点，现在我把天线结构中最右边部分视为终端负载，不去剖分它，用附件中新的网格图算出来的输入阻抗是20.69 +3.1i，不过还是不肯定这样的网格剖分有没有问题
