圆极化微带天线的馈电方式问题

录入:edatop.com    点击:

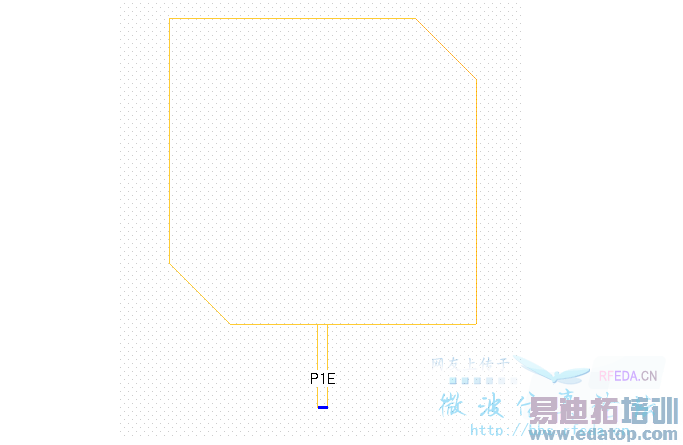

最近仿了一个圆极化微带天线单元,采用单点侧馈,圆极化利用三角形微扰方法实现,尺寸都是按照钟顺时的那本书设计的,现在问题是不管我怎么微调天线各个参数,轴比总是在10dB以上,哪位能给我指点一下 附模型效果图





绝对不可能,这种做法的轴比一般都小于2



端口阻抗设置的多少?



端口阻抗随便设的馈电微带线宽度也是随便设的个人感觉这个只与S11在谐振点的大小有关与轴比应该没什么关系吧



或者你觉得我什么地方设错了?



我宿舍的也在做圆极化微带,用的同轴馈电,轴比也比较差,最低都是7个dB..



S11 好吗, 匹配一定要先调好



切角圆极化天线采用边馈的还真少见,我只做过底馈的,但原理应该一样,调整切掉的三角形的大小,轴比是可以做小的,实际中很多圆极化天线也采用切角的办法。



截个阻抗圆图来看看好分析



阻抗匹配不好,传输线也会辐射能量,轴比不好也是可能的呀。
随便就可以做好天线了吗?要严谨
