微带天线的匹配问题

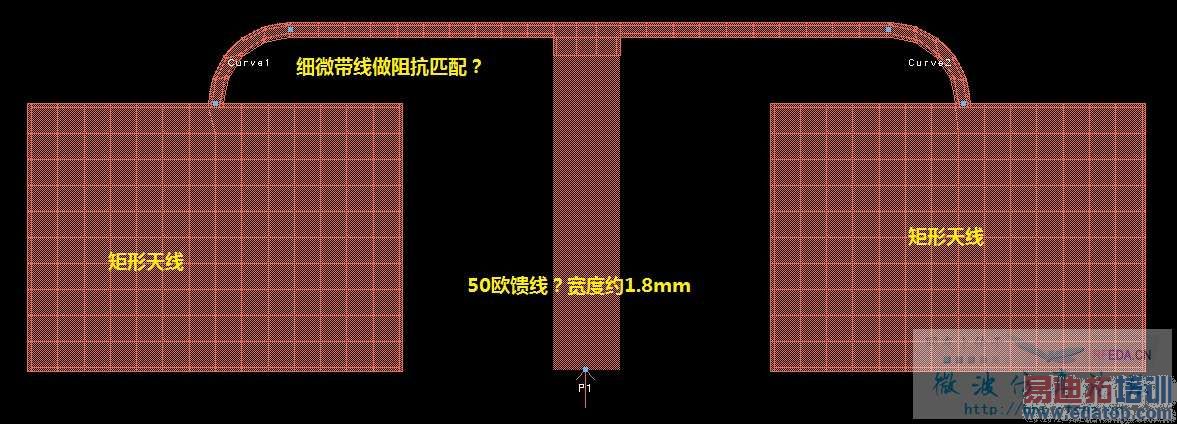

小弟刚刚接触微波，现在着手设计一个多普勒探测器，天线如图所示。小弟对此天线理解如下：
1. 比较粗的微带线是50欧馈线，不参与天线的阻抗匹配
2. 比较细的微带线应该是用来做阻抗匹配的，每一边匹配完应该是100欧，并联后是50欧。


小弟的问题是，一般做阻抗匹配至少应该使用L型网络匹配，这里为什么一段微带就可以匹配了？


忘大侠解答，谢谢先。



我觉得，宽度约1.8mm的那段线的长度大概是四分之一波长吧，是不是？



同样怀疑是否是四分之一阻抗变换器



但是这跟线的宽度和其他传输线的宽度好像是一致的，不解。
如果是1/4波长线，那那根细线的作用是什么呢？把阻抗变成实数？



50欧姆馈线随便多长都行啊，不是四分之一波长



微带线匹配不要L网络啊



楼主的问题可以自己动手试试就知道了。改变一下宽微带的长度，看看S参数有没有变化，就知道它是否对匹配有作用。
关于细微带，我猜想有两种可能，一个是前面各位提到的四分之一波长阻抗匹配，
原理如下：假设天线在馈点纯阻性，为Ra，细线特性阻抗为Rx，则匹配过后为Rx * Rx / Ra。这个楼主可以自己查书验证。对于纯阻性的匹配这个方法应该是最常见的。楼主说的L形网络是不是用来匹配有电抗时的负载？
另一个可能是天线本身电阻就是100欧姆。因为我觉得细微带线的长度似乎和天线可比拟，长于四分之一波长。
不管是何种情况，最好的方法就是楼主自己测试清楚。还可以用LineCal来帮助验证。
