微带贴片天线阵的问题

录入：edatop.com 点击：

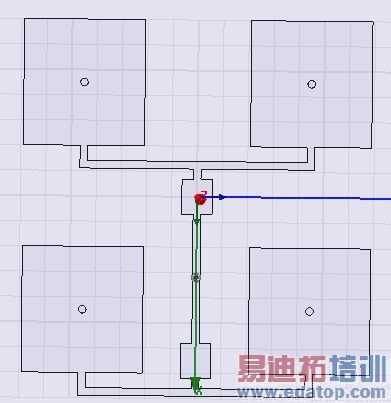

天线的HFSS模型图如下：

因为采用背馈，会引起感抗，照成不好匹配，但是我发现采用中间的哪两个凸起的贴片之后就可以调节阻抗，
请问各位，这个原理是什么样的，应该怎么分析？谢谢。

应该是四分之一波长阻抗变换吧。

感觉应该是距离贴片跟微带接触点馈电点四分之一波长左右吧

你说的四分之一波长阻抗匹配，指的是凸起的贴片（不包括他自己的长，宽）到背馈探针点的距离是四分之一波长吗。四分之一波长理论对凸起的贴片的长度没有要求吧？
还有那个探针点接的两个部分阻抗算并联吗，是不是直接阻抗并联减半就是探针点的阻抗？

电容的作用

你这应该是增加了电容，从而改变了阻抗。

都是“应该吧”这个词，是不是大家都是学生啊。

不是学生也不敢下断语啊
天线太复杂了，除非是计算或者模型的问题，没人敢打包票的

应该是四分之一波长阻抗变换气，其阻抗匹配作用。
