考虑互耦时阵列天线方向图的计算
录入：edatop.com 点击：

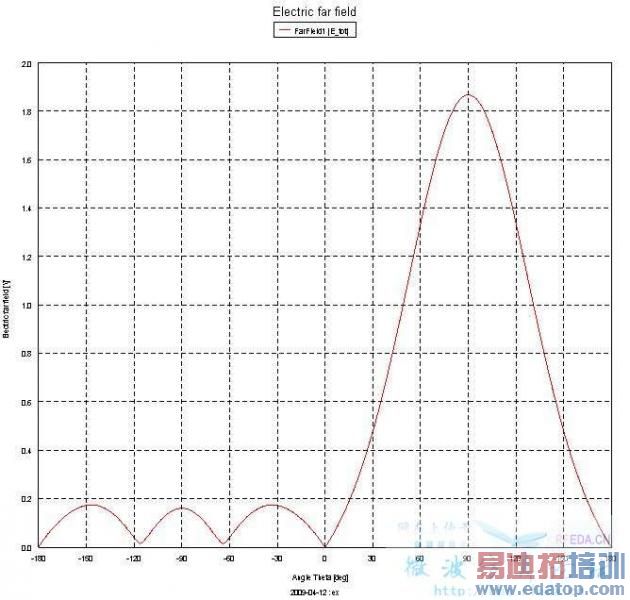

本人在用FEKO做一个9元线阵的仿真（模型如下），使用电压源馈电，孤立条件下的带有同样反射板时单元方向图最大值为1.88V（如图），但是中心单元阵中单元方向图却只有0.87V。但是在单元间距为0.5个波长的情况下互耦应该比较小的，FEKO中计算出来的互耦系数也是比较小的，为什么这里影响会这么大呢？有哪位可以解释一下，多谢！（如果用入射信号[a]和利用FEKO中计算的散射参数矩阵[s]算出的反射信号b，其中b=[s].[a]，用Matlab编程进行叠加计算，结果是归一化方向图与FEKO的归一化方向图十分吻合，但是各自的最大值却差别较大）[/size]
可不可以介绍下具体原理
同求你的原理.....
同求你的原理.....
1.孤立单元的反射板太大了，你把反射板变为半个波长，增益就会降下来的
2.在仿阵的时候，孤立单元没什么意义，要看阵的总情况
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
