收发两天线的S参数的仿真问题

录入:edatop.com    点击:

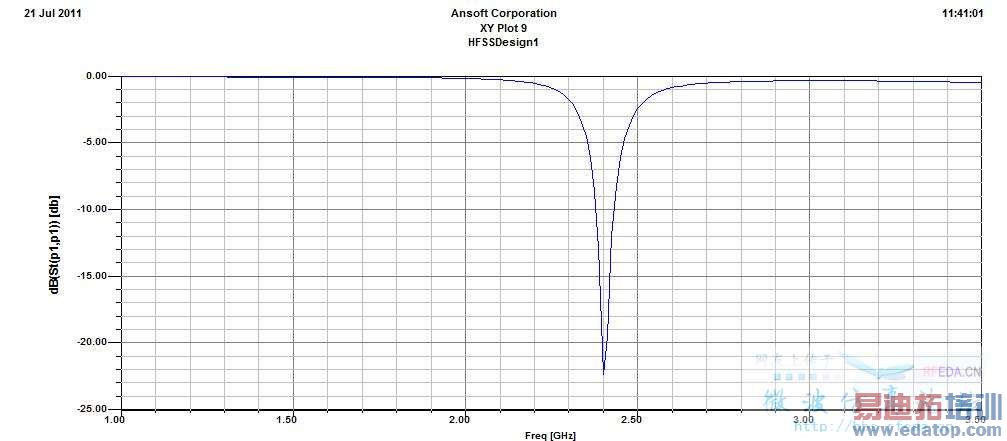

用HFSS仿真基板上的收发微带贴片天线时,只设置发射天线波端口为p1,得到的S11曲线,与同时设发射波端口p1和接收波端口p2,时,得到的S11曲线,两者仿真结果不同,
高手解释下原因,哪种仿真结果才是正确的?谢谢啊

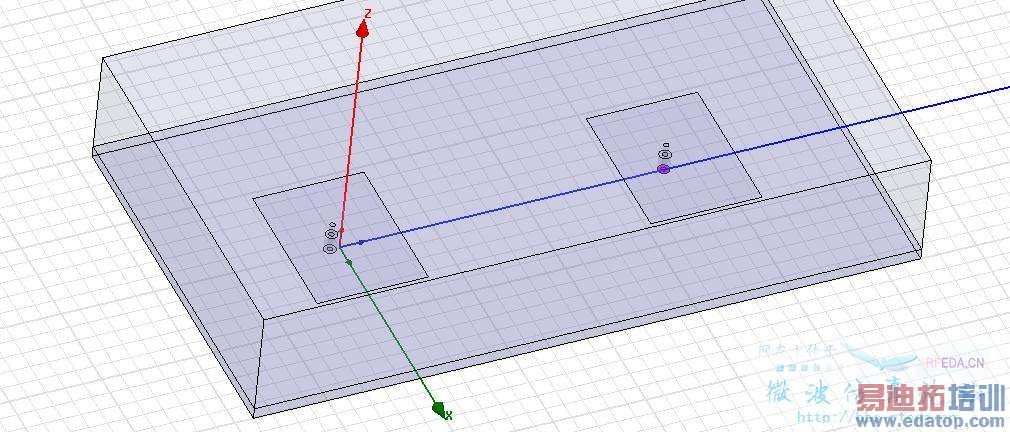

比如这种,两个同轴馈电的微带贴片,只设定一个同轴端口p1得到的S11,与同时设定两个同轴端口p1、p2得到的S11,结果不同






我的意思是是,只设发射端口的waveport,得到的S(prot1,prot1),与同时设发射接收端口的waveport,得到的S(port1,port1),是不同的?



明白你的意思。我不是很清楚你这里说的在HFSS设置是什么,但可以肯定的是它跟CST的基本原理都是一样的。如果你激励一个端口,另外一个会默认为接匹配负载。



前面说得对,收发天线间是有影响的,可看一下天线互阻抗的章节
