怎么样通过改变印刷振子臂形状来提高回波损耗性能

毕业设计老师要求要把印刷振子臂的几何形状从矩形改成圆弧，来使回波损耗在3.1-10.6GHz频段上小于10dB。具体有模型么？怎么改啊？各位大虾帮帮忙啊，快要交论文了。



也可以加东西。



模型贴出来



能给个链接么？我不怎么会找啊？在哪额。



改不就完了，LZ先把矩形的学会做出来吧，然后改形状，基本没问题



是楼主的模型贴出来
我没说清楚



老师明确说了，只改尺寸基本做不到超宽带，必须要该形状或者加东西啊。

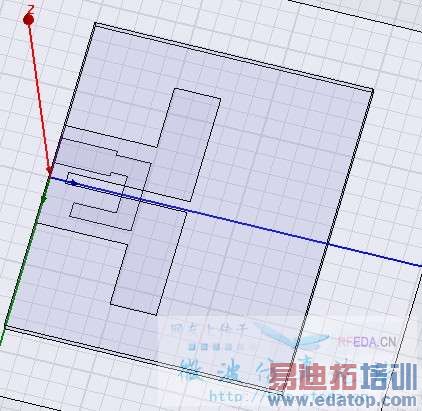

就是这个额



看到结构了，我猜想，后向辐射有点大吧？
1. 矩形阵子的形状变成渐宽的，肯定可以略微改善带宽和驻波比的----参考王元坤《线天线的宽频带技术》
2. 若要做到3.1-10.6，一个振子做3倍带宽恐怕有点困难，可以采用双偶机子，已经有很多报道的文献有这个频段的成果了，你直接上数据库搜索Double DIpole 或者Dual-Dipole 应该就可以看到了



缝隙耦合馈电的带宽有点窄，建议你采用双面的Antipodal的形式，可以直接用微带线馈电，只是交叉极化稍微高一点
你的振子跟馈电的微带线距离太近了，建议增大距离
PS 楼主要双向的还是定向的？
