如图的缝隙天线在实际做的时候应该如何馈电啊
录入：edatop.com 点击：

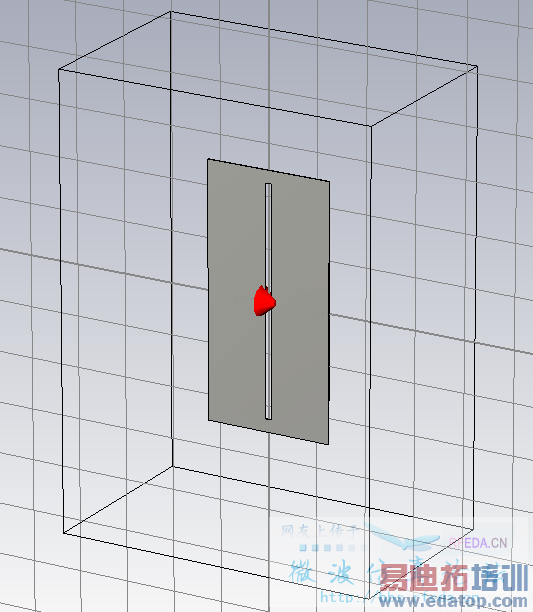

能弯在手腕上的开槽天线，仿真的时候用的discrete port，实际做实物的时候应该如何馈电？

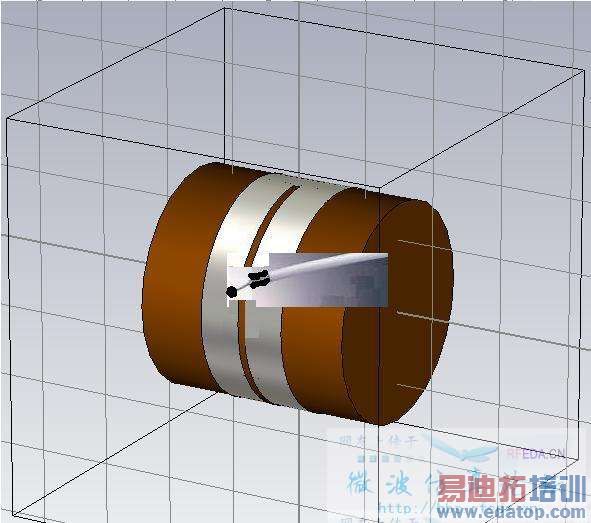

如果饋點的阻抗是與同軸纜線相同，可以一邊接地網，另一邊接中心線，如下圖
上圖接法的缺點是，輻射圖案會偏掉，可以使用1:1的BALUN放在饋點與同軸纜線之間，這雖可以糾正輻射圖案，缺點是施工麻煩，介入BALUN也會有微小的損失。
看不到波导啊。
最好加巴伦（平衡-飞平衡转换器），然后再接同轴
大哥每次的回答不仅专业，而且很细致。强烈赞一个！
