小型电路板偶极子全向天线的极化方式
录入：edatop.com 点击：
最近做了一个小型的电路板偶极子的全向天线，但不知道极化方式是什么？我对这个概念不是很清楚。附有轴比图。谁能帮我看看给个详细的解答！谢谢！
从你仿真的轴比方向图来看，你的天线在+-60、+-120基本上是圆极化的，
而在其它方向上是椭圆极化 ----- 线极化
你的这个全向天线应该指的是在phi方向上基本为全向
通常全向天线不会去看轴比的，应为不可能做到既全向又是圆极化，或者某一种固定线极化
全向天线一般要求的都是方向图特性，因此你只要看总场就可以了
实在是没有看懂你的图片，极轴比变量应该是频率吧，你怎么用THeta角呢？
你画的应该不是轴比图

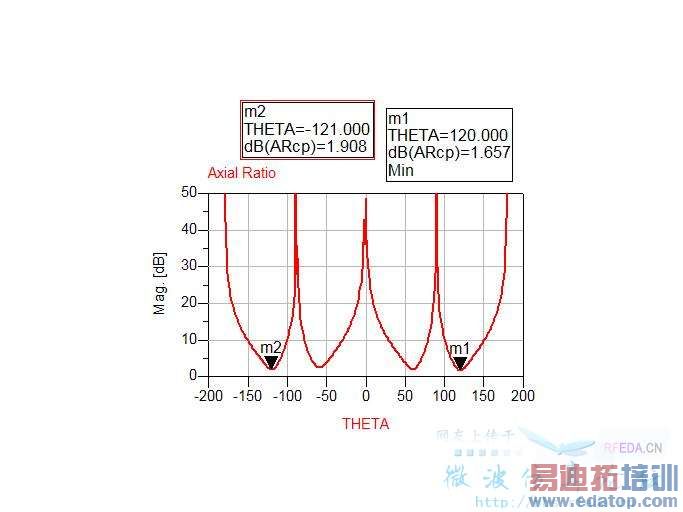

这是我在ADS momentum里仿真，得到的图形！
轴比不仅要看频率 也要看空间角度的，即使是圆极化的一般也是某些角度范围下的轴比小于3dB（有些时候6dB都可以），偶极子的话通常情况下应该是线极化的 你的图应该也是如此。另外不能选选轴比图的min项，看这个是不准的
偶极子基本是线极化的啦.........
高手们说得好。
