PIFA天线学习帮忙

大家都知道，PIFA天线一般都有短路针和馈电点组合，那么，请问真正能够接收和发送信号的天线（主辐射处）是从哪里开始的？是整个天线（包括短路馈电点和主板）那里?还是顶端直线（不包括短路针和馈电点）的那里？

还有就是，天线的短路针短路到主板处，整个主板会不会因此成了天线？也就是说主板有一定的辐射能力？可充当天线？
在加上主板是金属的，短路不是让主板加电吗？加电以后，主板就变成导电体了，那么信号也能传输吗？毕竟PIFA天线只需搭配适当的馈电就可以了嘛？
在想啰嗦两句，PIFA天线的短路针和馈电点各有什么用处？没有了短路点（像线型微带天线一样），会对天线有什么影响？
本人是真心学习的 ，这篇文章在上个星期已经写了草稿，经过多次的修改，已经算是明确的了，希望本站里面的兄弟姐妹能帮我一个忙.Thank You!
综上述所说的，恳请大家求助，谢谢！billy2047

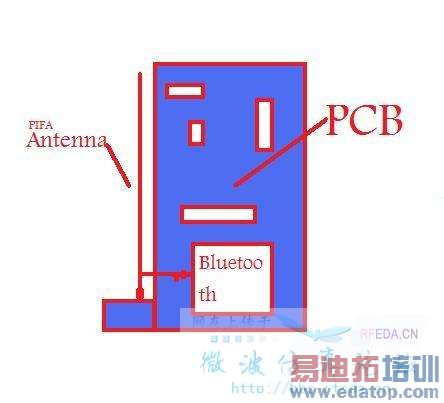

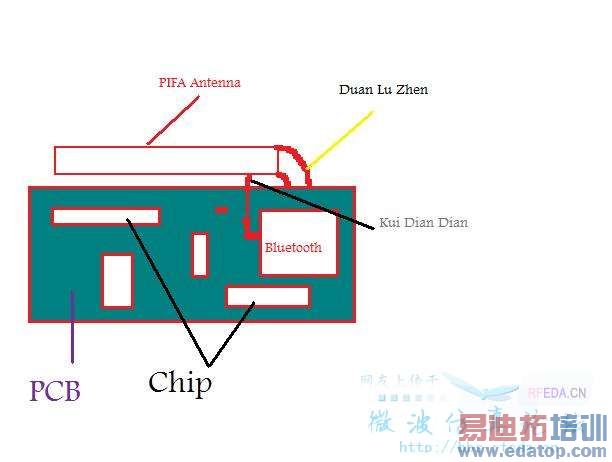

下面是两个带有PIFA天线的PCB电路板。
请问，第一个电路板的PIFA天线是一条垂直打竖的，只有一个馈电点，那么，请问，短路针在哪里呢？如果短路针是在天线的下方的话，那么，天线这样的结构，连接到主板处，主板会不会成了天线？
第二个也是一样。谢谢



简化的PCB电路图，毕竟现在是学天线嘛。图是自己弄的。 --



第二张图所说的天线的短路针是不是我指的那里开始？



pifa天线其实是从dipole天线演化来的
dipole-（PCB板作为dipole的一支）-》monopole-（加短路针）-》IFA-（由线到面）-》pifa，所以其实PCB板本身就是天线的一半，并且对pifa的性能起至关重要的作用



谢谢前面的兄弟帮忙、按照ni你这样说的话、那么主板不就成了天线？还是pifa天线的电流流到主板后慢慢消失？
如果像第二张图一样呢？天线没有短路针、或者弯弓那里是天线的短路针？



有同样的疑问，帮你顶



第一张图的短路处是下端，第二张图的短路针正确
在两张图中“地”是PCB板的覆铜
