超宽带共面波导天线的CST MWS仿真

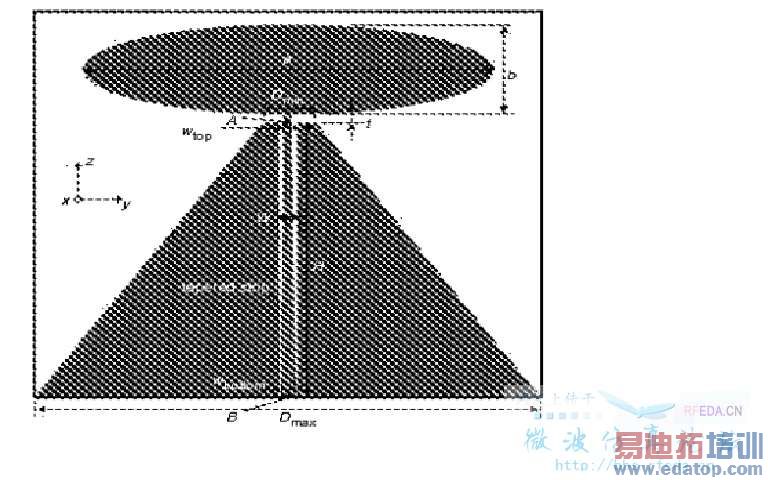

大家好。我导师让我仿真一个超宽带天线的模型，但是在仿真过程中始终跟文献不吻合，尤其是低频方面。文献用的是cst仿真，我也是，文献的低频仿真结果可以达到0.4GHz左右，而我的仿真低频只能达到1GHz左右，始终找不出是什么原因造成的，希望各位朋友帮帮我啊，都快崩溃了 。模型和文献都附上了，谢谢各位了，不胜感激

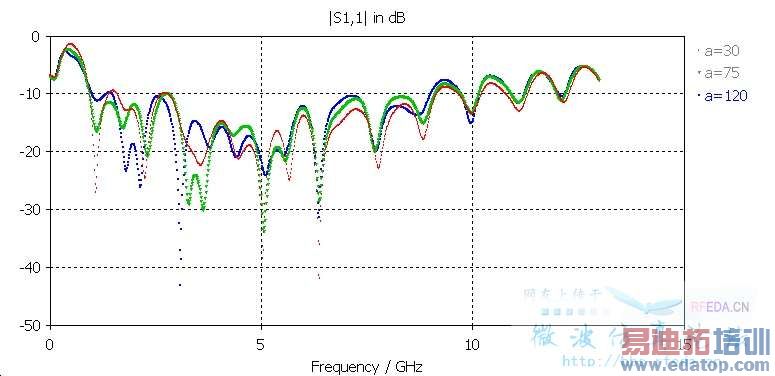

如果知道问题出在哪里，请告诉小弟一声把，我都快要崩溃了。下图是我对椭圆天线长轴扫描参数的结果，可以看出低频基本没有变化，按照单极子天线的原理，低频应该降低的。小弟在这里先谢谢各位了



这个模型我仿真过，cst确实降不下来，你用hfss仿真同样的模型可以到0.8g，要到0.4这个模型还要适当的修改参数



谢谢你wennzi， 那要修改馈电下端的参数吗？还是修改其他的什么参数呢？



我在天线这块是新手，以前是学习电子的，天线的基本原理懂一些，再深奥的就不动了，谢谢你了谢谢你wennzi。怎样修改参数呢？



用CST仿真文献里面的模型，s11很多都和文献里面有差别。。同样迷惑中
用HFSS也一样。不知道作者是怎么仿真的。



估计是我们软件都没有学的太好，我也是之前用hfss，后来又用IE3d，然后用cst。发现应该还是我们的一些设置问题，无奈啊



如果LZ用过HFSS的话，可以用试试optimization——》sensitivity ，找出哪个参量是最敏感的，然后再有目的地进行扫参或优化。



很多论文上面的原始数据不可尽信。不过提出的思路和天线的形式还是值得参考的。
可以抄他的天线，但是很多时候各个参数还是要重新优化 扫描才能最终确定。



谢谢，我试一下，感谢不尽
