四分之一波长扇形微带枝节的阻抗变换特性

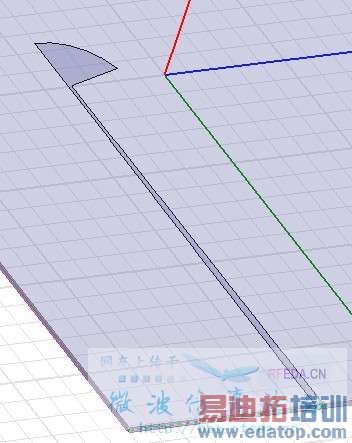

如上图所示，扇形枝节的半径为四分之一中心频率的波导波长，在扇形枝节与微带线的连接处（后称为A点），是否跟普通的四分之一波长的微带线一样，在A店表现为等效的短路?
问题：
1.由A点往外看，都是四分之一波长，该扇形如何能在较宽频带内都表现为有效的短路？其机理是什么？（对于低频我想可能是因为电流的有效路径延长，高频不清楚···）
2.这样的扇形枝节等效到A点处，就算其阻抗的实部等效为短路了，是否还会有电抗分量呢？以至于后面的多节渐变阻抗变换器要进行一定的电抗调谐才好做实部的匹配？
3.在HFSS里面可否查看在A点出的阻抗呢？比如实部和虚部，以便进行电抗的调谐



在微带传输线上加一段扇形短截线可以增大电流的有效电流路径，如果你是用来进行耦合馈电，那么这样做可以使电磁波更加有效地进行耦合；同时，天线在更大的频带上保持开路状态。加大你的阻抗带宽。



内行确实是给天线耦合馈电的。 不过这种结构的耦合激励是什么呢？耦合到槽线，做一个Microstrip-Slotline Transition
请问下，这样子的扇形枝节在A店处的阻抗有没有可能算出来呢，以至于进行更好的匹配设计，进一步展宽带宽，目前我做到0.56.5GHz的带宽，想进一步展宽



很难计算，直接用HFSS仿真，扇形的角度和扇形的长度都会有影响。结合槽线仿真一下应该会得到理想的效果。可以将微带线走到槽线中间再分出一定角度的微带线馈电（即扇形枝节），槽线取零点几个毫米试试。



巴伦我用HFSS仿了下，出来结果还比较满意，但是槽线枝节大于了1/4波长，微带线小于了1/4波长，与理论上的所谓1/4波长枝节相差较多。
在微带线匹配的时候，是按微带扇形枝节末端的阻抗来匹配，还是按槽线扇形枝节的末端来匹配呢？



学习了,啊哈
