天线的结构问题
录入:edatop.com 点击:
同事给我一个天线,我打开看了一下,结构是这个样子。
应该是个振子天线,但是振子和馈线之间阻抗变换和平衡器部分是一个环形天线的形式(我是个菜鸟,这部分平衡器形式是类似环形天线的结构,可能照片看不太清),两个振子之间是短路的。
按半波振子天线的理论(波长/2=振子臂长度)算下来天线的中心频率(驻波比<2)应该是1GHz左右,但是实测发现却是500Mhz。
用HFSS对这个天线进行了仿真建模发现和实际情况差距比较大。
现在想问大牛们几个问题:
(1)这个天线的结构到底是什么样子的?平衡器部分做成这个样子的理论依据是什么呢?
(2)中心频率较半波振子天线减小了一倍,是不是由于两个振子之间是短路结构造成的呢?是不是现在就成为一个四分之一波长振子天线了?

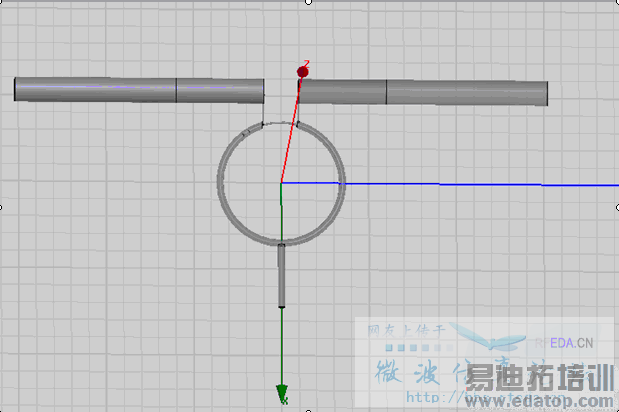

(3)仿真建模的时候能不能把整个天线模型都画出来,就像下面画的一样?
附图附上天线结构和仿真模型
谢谢大牛了!
应该是个振子天线,但是振子和馈线之间阻抗变换和平衡器部分是一个环形天线的形式(我是个菜鸟,这部分平衡器形式是类似环形天线的结构,可能照片看不太清),两个振子之间是短路的。
按半波振子天线的理论(波长/2=振子臂长度)算下来天线的中心频率(驻波比<2)应该是1GHz左右,但是实测发现却是500Mhz。
用HFSS对这个天线进行了仿真建模发现和实际情况差距比较大。
现在想问大牛们几个问题:
(1)这个天线的结构到底是什么样子的?平衡器部分做成这个样子的理论依据是什么呢?
(2)中心频率较半波振子天线减小了一倍,是不是由于两个振子之间是短路结构造成的呢?是不是现在就成为一个四分之一波长振子天线了?
(3)仿真建模的时候能不能把整个天线模型都画出来,就像下面画的一样?
附图附上天线结构和仿真模型
谢谢大牛了!
