DIY微波多普勒探测器的问题

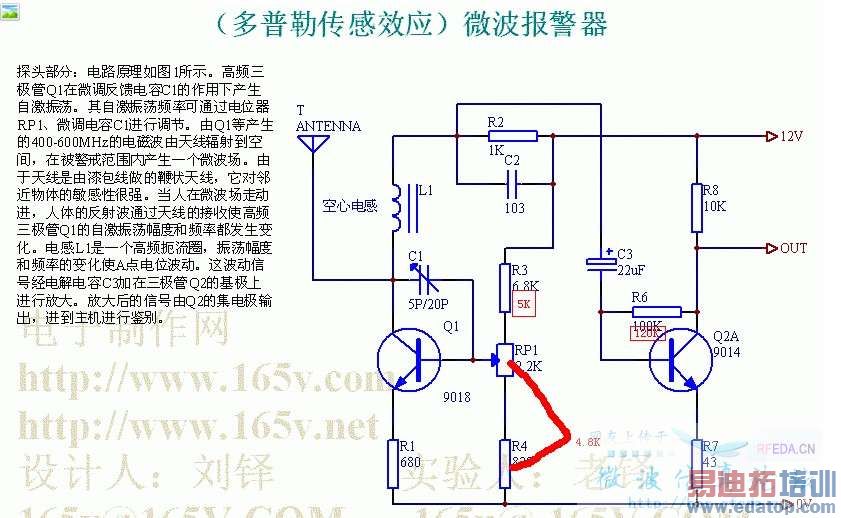

依照电路图做的探测器，红色是我使用的元件的参数，RP1我使用的4.8K可变电阻，R3使用的5K
没使用R4；
但是手在天线旁边晃动时，电压变化不明显啊。
手在天线旁边晃动，只是在0.01V上下跳动。
请各位看看是什么原因？国庆搞了几天了，依然找不到原因？
先谢谢各位了;


频率计显示，已经产生900M的波



难道来错地方了？



第一次来这个本站就让我心寒了，发个帖子，一个回的都么有



你可以把C3电容换小一点10UF，天线做成定向的，如PCB环形天线，效果或许会好一点。
网络上的图纸和程序能试验成功的几率不大.



看你天线工作频率和你的发射频率对么？资料显示是400-600M，你怎么搞到了900M?



似乎这个电路不是振荡电路，只有电容，没有电感（扼流圈不算），如果是RC振荡，频率也不会这么到这么高，倒是像个并联反馈的放大器。建议还是回去先把交流通路画一下吧。个人看法，这个电路怎么看都没法化简成经典的三点振荡电路。
即使有振荡，也是晶体管管脚的寄生电感跟反馈电容的作用，估计不会稳定，也很难控制。而且你的板子是普通的万用板，高频特性很差，不要说900MHz，就算是90MHz，都不可能指望一次就成功。还有电阻，有引线的那种，不管金属膜还是碳膜的，寄生效果太严重，而且你用的9018，管脚留得也太长了——正是这个寄生电感，也许再加上周围布线的寄生效果，导致自激振荡。
高频的布线、元件工艺都跟低频不同，过去做实验的时候，我都是用改性聚四氟乙烯板子和手术刀来刻电路的，留下大面积的接地板，尽量用贴片或者把管脚剪短。但工艺并不是全部，关键还是要基本原理搞清楚，才能少吃苦头。
BTW，高频电路的调试比较麻烦，没经验的情况下失败几次都是稀松平常的事情，没吃过调试的苦头，都不能算做过高频。



已经搞定了，多谢二位！
刚才根据网上的资料，做了一下升级
把可变电容直接换成陶瓷电容，可变电阻换成金属模电阻，
方便简单，节省成本！
焊接好，立刻就起振，频率是955.6....M，相机不在没上图了
对了，我用的是9018，不是3355了



手晃动时，电压可以从3.3V-5.6V之间变化，人在远处走动时，电压变化为0.1-0.01V
频率变化和远处人走动时变化很明显



恭喜你取得成功，调试成功一个电路很不容易。
