无线路由器上的天线的问题
录入:edatop.com 点击:

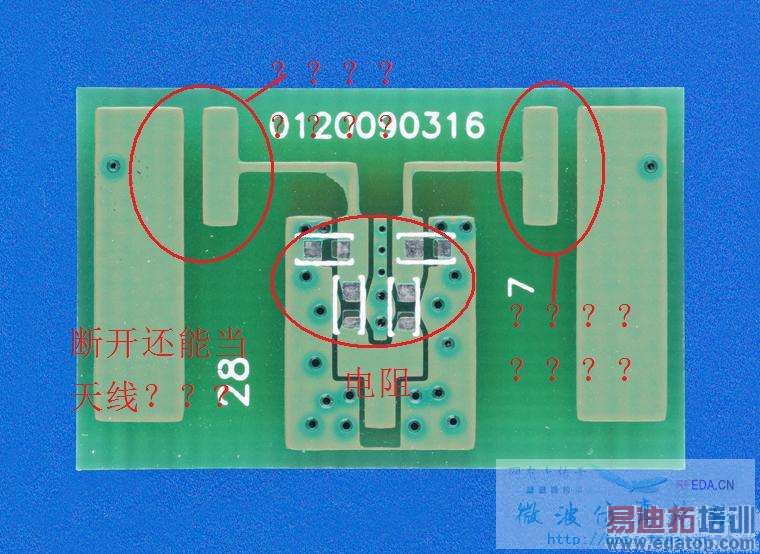

下面两张图的天线是属于什么天线?接地的圆孔为什么加在天线的中间?天线与天线之间为什么要断开?不要那个圆点(不接地)能行吗?
长见识了,第一次看到这个样子的天线
这个是什么频率的?
用在无线路由器上的。好像听说过支持多频的
断开可能是实现耦合馈电吧,若各模块谐振于不同的频段,就会出现多谐现象,正如前面说的支持多频。
断开哪里起码要有馈线。但什么也没有,可以看见底部
耦合馈电的二元阵,接地圆孔可能是实现天线的小型化,耦合馈电可能是实现小型化天线的带宽要求,至于图中所标的电阻,个人认为可能是电感或电容组成的阻抗匹配网络。因为图上有明显的CPW到微带线的过渡,这种电路结构思路还是很有参考价值。
没做过这种PCB天线
问下,第一个图中天线的馈电在哪儿?
如果是无线路由的天线,应该是2.4和5.8的双频
中间的两个负责5.8g,两边的耦合片是2.4g,接地孔位是为了缩小天线的尺寸。而且好就好在两个频段都可以假想为两元阵,比单个天线的效果可能会好些
有点不明白的就是:正常情况两个天线应该是独立馈电的,实现分集接收,但是这个结构看起来又不像
这个设计确实很有创意!
呵呵,我倒觉得5.8G得让两个是IFA天线,弄两个是为了辐射方向的优化
2.4G的算是耦合馈电的PIFA天线,这个耦合馈电除了提高带宽的作用,还能起滤波的作用
只是觉得奇怪的是馈电的CPW那儿居然没有焊盘,而且调阻抗的部分跟地离得太近,很不好焊啊
大家讨论下这个吧,这个天线挺有意思的
回thirey馈电的CPW那儿居然没有焊盘
我也有同感,想不通
