哪位知道这个天线

录入:edatop.com    点击:

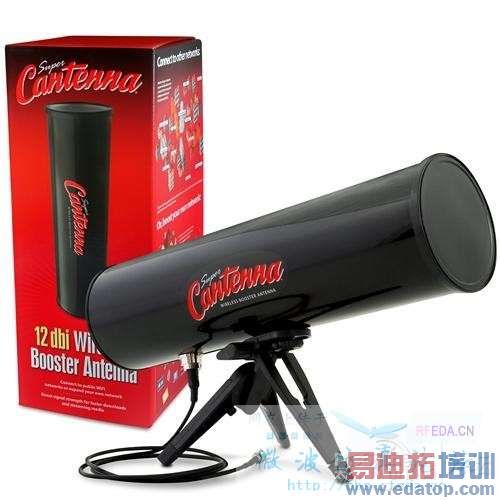

偶然在群里看到这个天线。哪位见过啊。知道里面的结构或者有资料啊。很好奇。谢谢



外观貌似很酷啊,12dbi 定向 。
见过用奶粉筒做的diy天线,不知道这个是不是也是同原理



造型挺别致啊!
看这个个头像是2.4G的WiFi天线,猜测可能是个螺旋天线,如果是圆片八木的话应该感觉还要粗些,所以猜是个螺旋天线。



还以为是个望远镜呢



几点关于高增益Cantenna天线的注意事项
看了不少大虾们DIY的罐头天线,当然效果可以说差别很大。
经过多次试验比较再加上查证资料,我本人做的罐头天线有好几个了,经过多次摸索,得出做Cantenna的几个关键要素:
1.关键中的关键——圆筒的直径(内径):77-87mm(要想获得高增益,务必满足这个条件!), 超过这个范围,效果降低会很明显,虽然一个13cm直径的奶粉筒做出来的也有效果,但效果绝对绝对比不了一个80cm的圆筒;
我逛过不少超市、商店,不少大虾用的那种奶粉管我是看不上的,原因之一就是内径太大!原因之二就是因为有那种凹的粗圆纹(一个理想的圆筒内部应该是光滑的,绝对没有任何凹凸文理的,别忘了我们这里谈的是如何将Cantenna的理想模型增益发挥到最大,如果你只想有点增益就满足了,那下面这些你完全可以无视)。
目前我发现最好的材料是一种不锈钢烟囱管,内径是80mm,长度有30和50两种,价格也很便宜;还有一种材料是那种装葡萄酒的圆筒,一般是硬纸板材料,内径也在80左右,可以在内壁喷金属导电漆(喷越厚越好)或者贴锡箔。
2.圆筒的长度,绝对绝对要超过3/4 Lg,当然越长越好,根据模型,越长的圆筒波瓣越细,能量传输定向效果越强,远距离能量损失也就越小;
3.信号源放射体(振子)的选择: 圆锥形>锲形>圆柱形
信号源放射体的选择也是非常重要的。它将直接连接到同轴电缆内部的导体,它是信号扩散到空间中的最终的放射源。放射体可以有很多形状,对于
波导信号来说不同形状的放射源也会产生不同的效能。一般常用的放射源有三种形状:圆柱体、楔型体、圆锥体。

放射源类型
频道
信号频率
信号波长
放射源长度
圆柱体或金属线
1
2.412
124 mm
31.0 mm
圆柱体或金属线
6
2.437
123 mm
30.7 mm
圆柱体或金属线
11
2.462
122 mm
30.5 mm
楔型体或圆锥体
6
2.437
123 mm
24.0 mm

在这里个人推荐锲形(安装的时候锲形扁平面平行于圆筒底面)相对于圆锥比较好做。根据计算公式,大家可以发现,在内径不变的情况下,Ch1和Ch14计算出来的Lg/4值相差大概有8mm左右!因此采用锲形可以加宽天线接收的频率峰值分布。当然,如果你只使用某一固定频道,那一个1.5mm铜丝就够了.
4.绝对推荐你在前面焊接一个喇叭锥形,增大增益,喇叭的直径当然是越大越好,根据我查到的资料,喇叭锥的倾角应该是30度。注意喇叭一定要和圆筒无缝焊接。喇叭内部和圆筒焊接处不要有任何锐利的边缘毛刺(如果有,用锉刀磨光吧,因为毛刺会导致能量损失和发散)
5.关于馈线接头。 如果你是直接将馈线的屏蔽层焊接在管壁上当然最好,如果你是装的那种TNC接头(或者其他型号的馈线接头),有一点务必要注意:把固定螺丝拧的紧紧的是远远不够的,还需要用焊锡将TNC接头和筒壁焊密,因为2.4G的天线光导通是远远不够的。
好了,就写到这里了.相信不少大虾找到自己的奶粉罐增益效果不理想的原因了吧。
等以后有空了,我将我做的几个Cantenna发上来晒晒,其中有一个增益有18dbi左右,下次打算采用那个80mm的不锈钢烟囱前面加装喇叭转载 转载于中国无线本站



蹭网卡高增益定向天线?呵呵



这外观结构设计的不错啊。求指导。



这个叫大炮定向天线用于远程接受wifi信号,



一看就是一个DIY的天线,天线的类别不光是看出来的,是测出来的



这个不是diy的,网络搜索Cantenna该天线的生产厂商排名很靠前的
