微带天线S11太大

录入:edatop.com    点击:

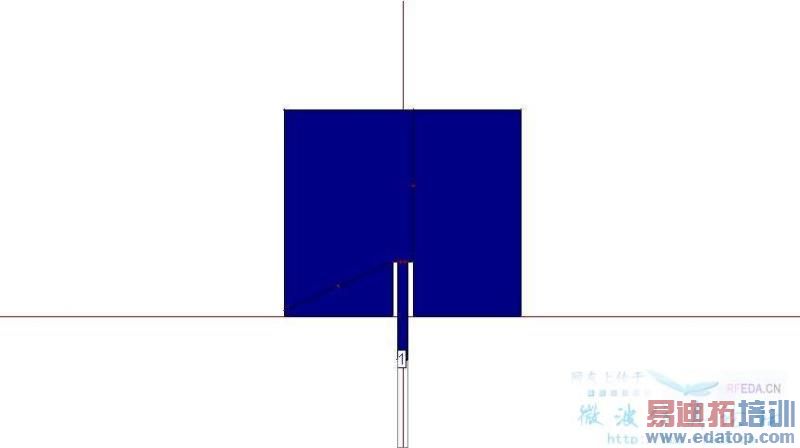

设计一个900M的微带天线,介电常数是2.2,天线的尺寸是按照公式计算出来的,但是得到的S11太大!



是不是馈电的匹配问题呢??



s11一般要求好多呢?



看了一下模型,应该是匹配的问题,这种馈电方式要用四分之一波长阻抗变换器的。



很显然是馈电线没有变换阻抗,把天线辐射阻抗算出来然后再用四分之波长线变换到50欧



沿着馈线两边在贴片上开槽可以解决



学习一下啊



dsssssssssssssssssssss



这个方案不错,调整馈入得深度可以调整输入阻抗



good学习下
