超视距雷达的接收天线

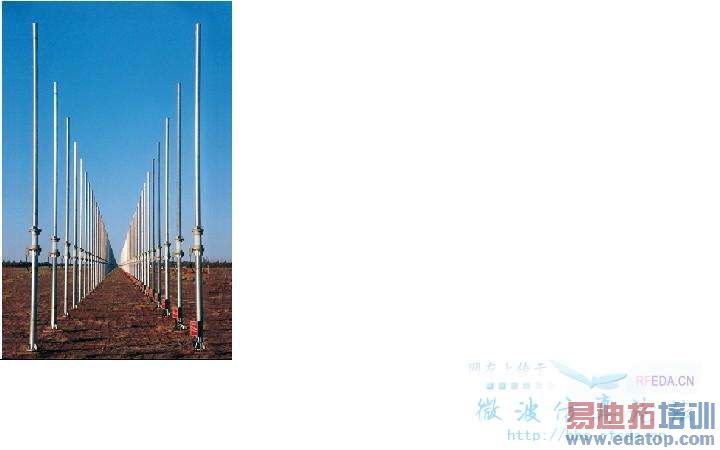

这就是一个澳大利亚的“金达莱”的接收天线

图片怎么上不去啊？



看起来频率有点低的样子
频率低体积就大
要提高增益缩小主瓣的宽度，体积就更大了



是频率比较低3-30M的范围，但是不明白的是为什么一定要用两排啊，而且每一对形成一个单元。



纵向是多个阵子的阵列，使得水平面波束宽度减小，增益加大。
横向2个阵子， 相距根据目测也就最多1或2米，即波长的10分之一或更小。我猜这大概是一个做源，一个做反射（有些类似八木里面的reflector）， 定向天线。



这个天线阵 这么猛



既然是超视距雷达，增益确定不能太低、频率不能很高，天线就比较大。
只是不明白楼主说的“双柱型单极子天线”，发个图，让俺看看啥东东！



图就是上面发的那个图啊，有两排，因为每两个成一个单元，所以叫做双柱型，两个单元之间的距离为10m左右。
