环天线讨论
录入：edatop.com 点击：
最近在学习环天线的知识，主要是9K30MHz的EMI测试环天线，这是低频天线，主要是依靠谐振原理，要依据不同的电路形式分析，宽频带的情况了不知道如何匹配，请大家指点一下；

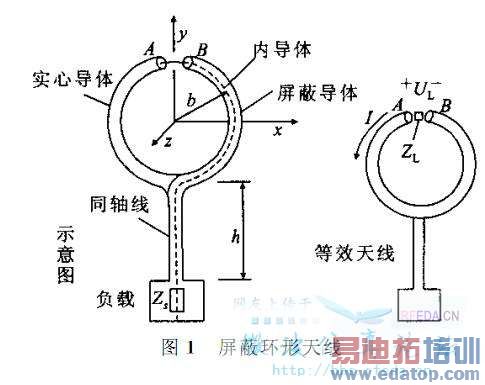

好像还有用同轴绕的环天线，这个环天线的结构倒是很简单，原理不是很清楚，请高手指点一下，或者给点这个环天线的资料，天线图见附件。
好像还有用同轴绕的环天线，这个环天线的结构倒是很简单，原理不是很清楚，请高手指点一下，或者给点这个环天线的资料，天线图见附件。
这个示意图是……
内导体在上侧和实心导体连接到了一起吗？然后实心导体在下侧和屏蔽导体连接到了一起？屏蔽导体和内导体构成了同轴线？
还有这个等效电路也看不明白……
请明白的大大们指点下，同样学习
这个问题我大概是当时困扰了我 现在大概明白了
内导体在上侧和实心导体连接到了一起，然后实心导体在下侧和屏蔽导体连接到了一起，左半部分的实心导体和右半部分的外皮组成了一个环，相当于一个天线，右边的同轴线从AB端向天线供电 如果将这个同轴线馈电换做由AB端直接由双线馈电 就好理解了 谢谢前面的交流
