微带天线接头

录入：edatop.com 点击：

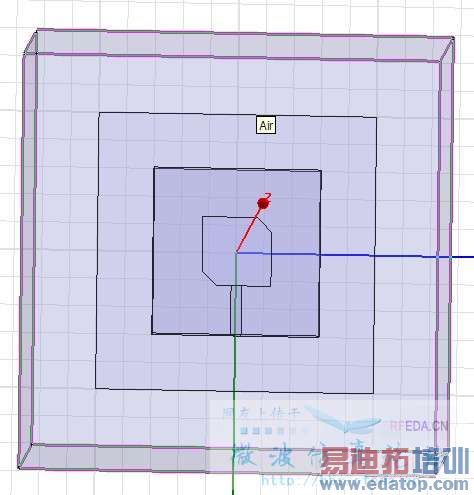

做了个圆极化35G的微带天线（swr《1.5 2.5G带宽）
要做成实物是不是之前还要画出连接头仿真？
在制作前还要注意什么问题？
谢谢大家了，希望第一次吃左可以成功！

没有人解答啊？郁闷

有专门的同轴转微带线的接头
不过这么高的频率，转换的地方有点麻烦

先找好你要用的sma，然后在仿真模型里把sma也model出来一起仿真。

最好是一体化仿真设计。你做个仿真对比试验，仿真一个同轴接头看指标有没有太大变化，一点点变化都是可以接受的，比如驻波控制在零点零几的范围内。同轴头的内导体仿真的时候可以直接打在你的辐射单元上面，同轴尺寸你可以看看微波技术基础那本书，上面有些介绍。实际做实物的话，焊接最方便就是把内导体直接焊在馈电点处，比较简陋简单的做法。市场上有多种同轴头卖，你频率比较高，网上查查有没有合适的先。

谢谢了

申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
