同轴线 小天线的反射s11

hfss中的数据，单独一个天线加SMA进行模拟，s11到-17dbi左后。
再SMA的一端加上同轴线以后，s11变的很坏，只有-5左右，有人做过小天线的模拟吗?需要在模拟的时候加coax进行吗？
因为coax会存在漏电流所以自己认为应该加上。
谢谢。

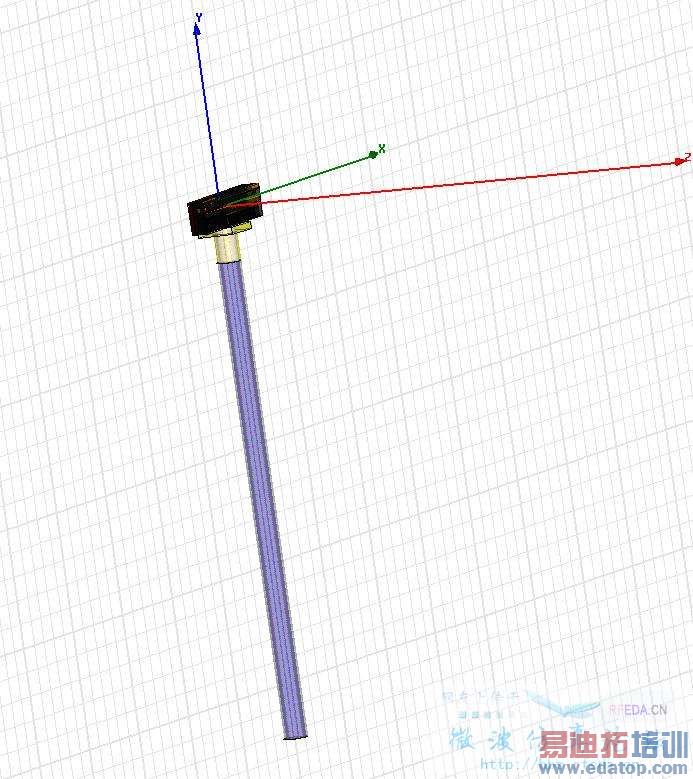

上传了天线模型，希望大家指点，给些意见



是你的阻抗匹配没做好吧
如果天线的输入阻抗和50 ohm相差比较大，同轴线长度会影响天线的匹配的



你的意思是加上coax 以后再调整天线，进行阻抗匹配？
好像听说漏电流通常存在1波长之内，所以选择coax的长度是100mm 3分之一波长，太长的话跑起来特别花时间。



这个跟漏电没关系
是阻抗匹配的问题，你看看不加这么长同轴的时候天线阻抗是多少，跟50 ohm相差多少，如果相差比较大
可以用传输线计算一下加入同你仿真的同轴一样长度的50 ohm特性阻抗的传输线，跟你后面加了同轴的输入阻抗比较



不好意思，你的意思还没是没有理解，怎么要计算传输线的特性阻抗？
因为同轴的加入才可能导致输入阻抗和50欧姆相差很大。问题是天线是圆极化，只有SMA时候，AR很宽，加上coax时候，AR很窄，就是在s11很低的时候才有<3的轴比，而实验也是AR很窄的。
现在想到的原因是coax有电流存在，coax当做天线的一部分作用，才导致AR很低。这一点通过Hfss仿真加了同轴时的天线模型的gain变高可以佐证。
上传了天线模型，希望大家指点



因为看到你的S11只有-17dB，觉得可能输入阻抗没调到50 ohm，那样再加入长的同轴线可能会导致S11变得更差
你还是贴张输入阻抗的曲线吧



如果从纯粹传输线角度考虑，同轴线长度对于一个固定频点的S11绝对值没有任何影响。另外，17dB的回波损耗条件下，输入阻抗与50欧姆差的不会太多。所以，我觉得还是先看看结构



楼主传上你的结构来看看



不是传输线长度的问题
你的S11是17dB，阻抗基本匹配，所以应该同轴线不是长度问题
还是检查一下结构以及你的同轴线阻抗吧
最好发上附件！



Coaxial line上的外导体是可能有感应电流的。楼主你的同轴线上有没有加balun？
