1GHz RFID 小形天线的问题
录入：edatop.com 点击：
这里的小形天线是指电小天线，ka值小于0.5的。
设计并制作了一个ka在0.3的，圆极化电小天线，
可是测试和模拟有很大差距，模拟到60%，测试只有9%。

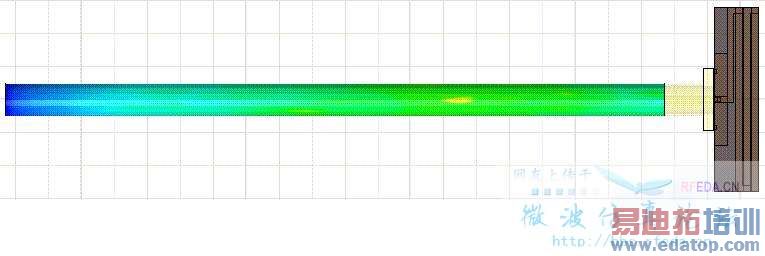

问题一，存在漏电流，导致在测试的时候天线的带宽很窄。同时因为coax存在漏电流，使coax成为天线的一部分，共同放射，这一点通过增益变高可以得出。
问题二，增大地板能减少一定的漏电流，可是地板仍有电流存在，结果带宽还是很窄，没有圆极化。
现在的情况是，只有在s11很低的时候有圆极化。s11的带宽很小，所以轴比的带宽也小。用输入power来解释可以吗?power小的频率，没有圆极化，反之，能量没被反射的频率有圆极化。
请大家多指教，或者有什么改良的方法？
设计并制作了一个ka在0.3的，圆极化电小天线，
可是测试和模拟有很大差距，模拟到60%，测试只有9%。
问题一，存在漏电流，导致在测试的时候天线的带宽很窄。同时因为coax存在漏电流，使coax成为天线的一部分，共同放射，这一点通过增益变高可以得出。
问题二，增大地板能减少一定的漏电流，可是地板仍有电流存在，结果带宽还是很窄，没有圆极化。
现在的情况是，只有在s11很低的时候有圆极化。s11的带宽很小，所以轴比的带宽也小。用输入power来解释可以吗?power小的频率，没有圆极化，反之，能量没被反射的频率有圆极化。
请大家多指教，或者有什么改良的方法？
可以试试在测量时，把coaxial cable用RF choke 套住，看能否抑止coaxial cable影响问题
