如何抑制地板不对称对天线方向图的影响

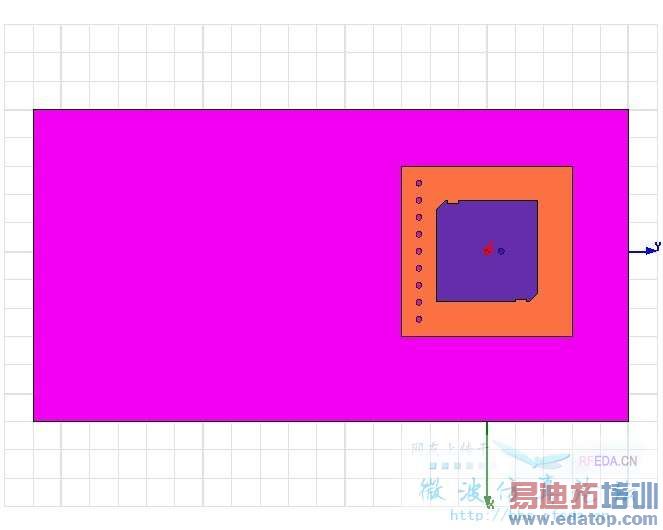

如题所问，一些天线在实际使用时地板是不对称的，因此造成了方向图的一定偏向，如下图所示，方向图偏左15度左右，我在介质板左侧打金属化孔，仅是让PHi=90的2个峰值一样高，请问各位还有其他什么有效的方法使方向图变正！谢谢了先！



来学习下！



呵呵，欢迎大家提出各种建议，共同讨论！



方向图这个比较难弄，贴片天线这种，确定的模式会有差不多确定的方向图，这是傅里叶变换的结果
要改变方向图，只能是改变地大小和位置，或者改变天线辐射的主模



谢谢你的回复，我现在也就是在天线上或者是天线周围加一些金属东西之类的调整，目前还没有较好的效果！再试试咯！地板等都确定不能变……



这个比较困难，如果是阵列天线还可以通过相位来控制，这个单元结构一定方向图就定了
很难做出什么改进



谢谢你的回复…不是阵列的…就是这么个地板上在这么个位置上放置天线…哎…



基本上就没有大的改善了



我在介质板背面挖了个槽，然后金属化，最后再用金属填满，发现方向图有所改善，方向图如下，大家可以看看！



这是强行加个反射的
与其这样还不如在天线的左侧直接弄面垂直地，调节垂直地的高度和离贴片的距离，可能会有好的效果
