请问天线外型的问题

录入:edatop.com    点击:
各位大牛们好,小弟目前做了些RFID Tag的设计,但是仿真与实验结果差非常多,曲线趋势都完全不对,故来请求帮助了
小弟的天线是将dipole画成圆圈状,但是有人告诉小弟说"天线设计成圆形的误差会很大",请问这说法正确吗??

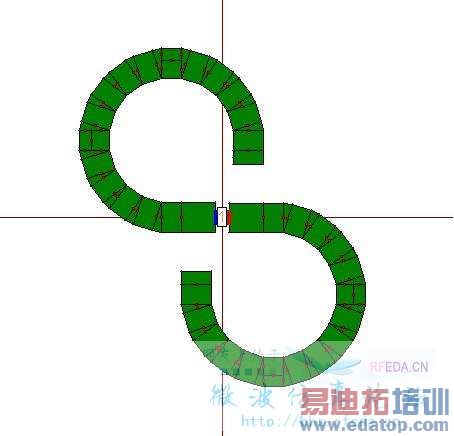

另外请大家帮我看,这dipole天线算有对称设计吗???




你的diple长度是周长还是直径?



为何设计成这种形式呢?
必须要这种结构吗
这样的计算误差会比较大不少



建模不像hfss的呀
主要是曲线的取样点数注意一下就可以了,但你用在低频,也影响不大



回一楼,中心feed往外看两边长度是等长的,圆半径也是一样,只是放在斜对角位置,不知道有没有算对称呢?
回二楼,请问误差较大的地方是哪里呢?可否明确说一下呢,拜托!! 另外我这设计是一个LOGO图,所以结构几乎不太能改变
回三楼,我是用IE3D仿真软体去仿真的,也用过HFSS仿真过,结果都差不多,只是实测方面不知道为什么有段差距。
感谢大家的回覆!!



感謝大家幫忙,實測問題目前大約找出影響量測結果的問題了
因為我接了一個jig的東西來測量且從正中央垂直焊接,再接上網路分析儀後,天線輻射會影響到jig(為coaxial cable製成),使得jig上面產生電流,進而影響return loss趨勢,當然輸入阻抗值就不對。
解決辦法就是利用RF Choke(射頻扼流圈或稱濾波環,氧鐵芯),將RF Choke套在jig上面,即可消除被影響的成分,而轉出的組抗也就正確了。
RF Choke還有頻段之分,不同頻段有不同的Choke。
