矩形贴片天线，如何调整增益

毕业设计要做一个矩形体魄天线，调整了很久，VSWR终于调整到2GHz了，可是方向性系数只有5dB左右，要求是要到8dB，我应该如何调整参数呢？

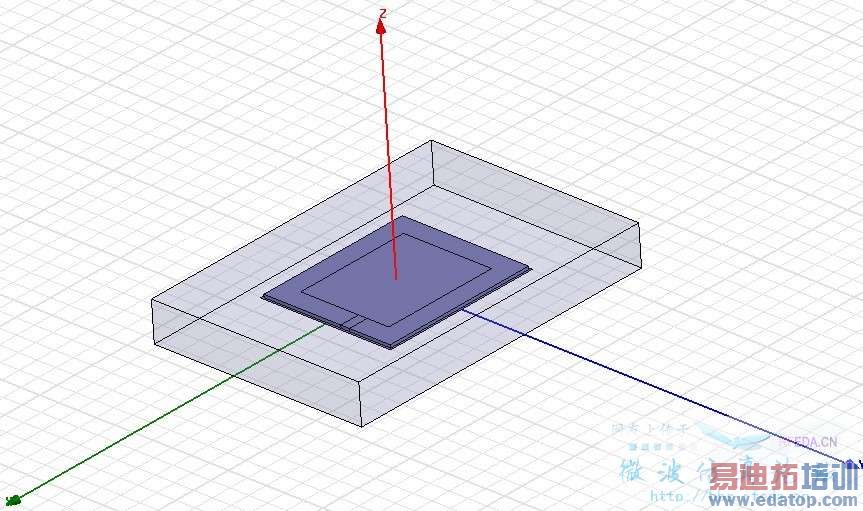

好心人下载我的附件看一下吧，local variables里面有长和宽，Y轴上的变长是b，lz是边馈离边的距离。

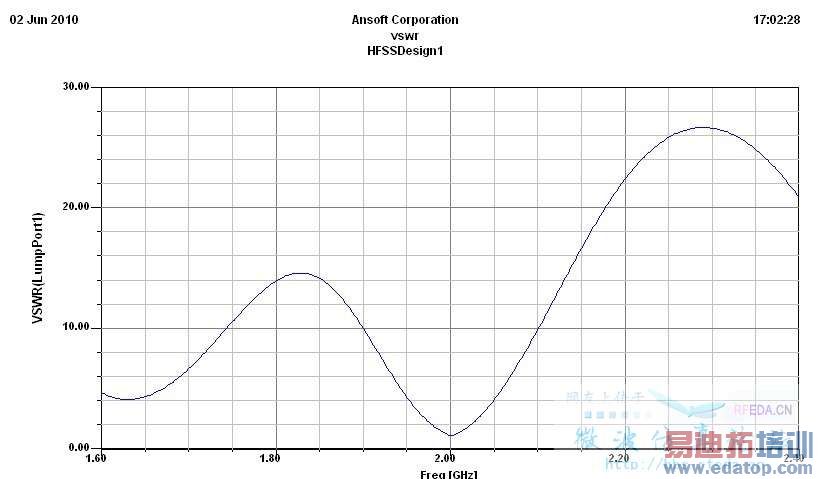

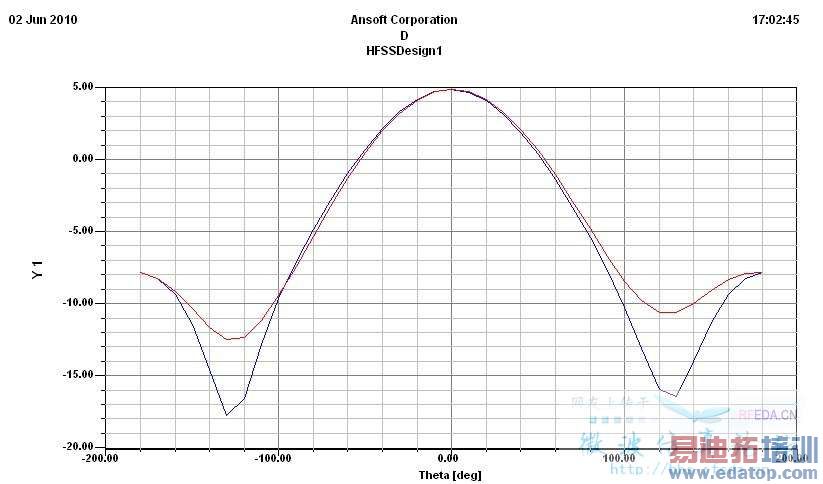

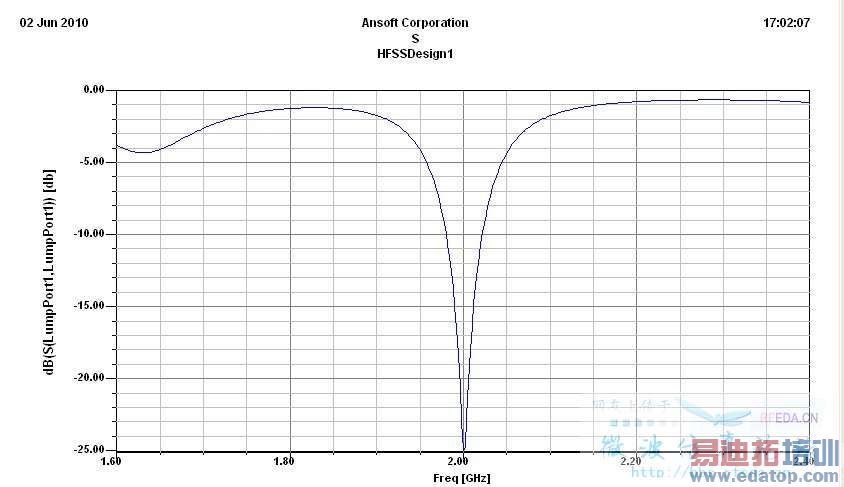

vswr图，S参数，方向图截图



这个结构做8dB有点难度，双层才可以



空气介质的大概能做到6dB左右，如果加大接地到无限大，8dB有可能
实际用不可能的
还是叠层吧



没有做过微带天线，随便说说
刚才采用HFSS Design Kit（官方网站上就有下载）建立了一个单层微带天线模型，probe馈电，增益8.5dB。这样看来，仿真增益达到8dB应该是没问题的，楼主还要继续想办法，多看看书，找一找资料，肯定会有提高增益的方法。
我的建议：就你的结构来看，地板的尺寸太小了，这应该是造成低增益的一个很重要因素。所以，先增大地板看看。另外，贴片沿y方向的尺寸可以适当增大。



还有，仿真的时候radiation boundary距离天线结构至少四分之一波长，否则计算不准确，也影响到远场的结果。



想问一下三楼，你说的6dB是增益吗？我说的是方向性系数喔，方向性系数到8



仿真结果Gain约等于8.5dBi，正确计算的话，增益要低于方向性系数



加大地板 再加个寄生单元 肯定可以了



可不可以再加个贴片天线呢？两个天线元增益会大
