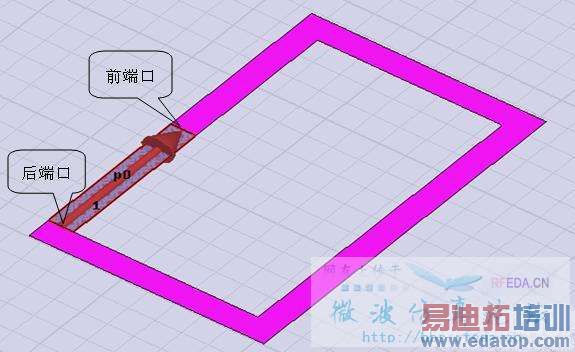

我用集总激励源p0连接了一段传输线,如下图


我想问的是S(p0,p0)是指信号从图中前端发出,再返回前端口;还是指信号从前端发出,到达后端口的值?



应该是后者



感谢这位同仁的回复。但是,如果p0的后端没有和微带线构成回路,那是不是应该是前者了?



也应该是后者,会有电场形成回路的,只不过是耦合的,不是这种形式



S(A,B)指信号从B出发流向A的S参数.S(A,A)指信号从A出发流向A的S参数,也就是反射系数.从反射系数可以算出天线的输入阻抗.其实你这个天线仅有一个端口,你把直流电的电流流动和微波电路中波的入射或者说是高频馈电搞混了.你学习一下微波电路中的S参数就明白了.



lz可能是说的一个端口的电流指向,本来这就是一个端口



这位同仁的很好的解释了这个问题,让人茅舍顿开,如同仁在杭州,真想请你喝茶!同时也感谢4楼小版主的参与



哈哈 注意环路端口的设置,弄不好会报错的



今天我在一些资料上看到,“传输线上任意点的电压和电流均为射入波和反射波的叠加”,这样按照你的解释就不能体现出“叠加”这个词了



把微波电路中的S参数好好看看,看完后也许大家就不再这样理解问题了,要真的看电流随时间流动,软件里面都有啊.可以仿真出来,呵呵.
