一个简单的环形微带天线的3个重要问题

我做了一个十分简单的环形微带天线回路（微带线用PefectE），中间接入一个100欧姆的电阻（用LumpPortRLC）当做是环形天线的辐射电阻吧，模型及仿真结果如下




几个重要问题：1.有人说集总激励源的发射功率都是1w，那么为什么反射功率S（p0，p0）还有实部和虚部组成呢，功率也有虚功率吗？

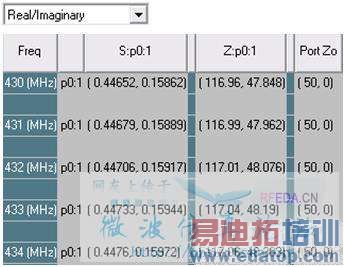

2.图中我接的是100欧姆的电阻，可是仿真结果中输入阻抗Z的实部却是117欧姆左右，而且虚部还有48欧姆左右，这是为什么呢？
3.集总激励源的特性阻抗始终是50欧姆不变的，可是输入阻抗是117欧姆左右还带虚部，如何才能实现阻抗匹配呢？



我也是新人，帮你顶起。



这个真的要先批评一下，看楼主以前的帖子，都还是很有自己的想法和理解的。但是，针对这个帖子，已经做到微波电磁仿真了，对微波器件的理解还停留在初二物理直流电路的水平，实在是不应该！
1. “功率也有虚功率吗？”当然！虚功率（无功功率）是非常重要的物理概念，中学物理交流电的时候你就应该学过了！
2. 负载是100欧姆的电阻，并不表示传输线的输入阻抗也必须是100欧姆的实数！记住，现在你在解决高频率条件下传输线的问题，而不是直流条件下导线连接电阻的问题。翻一翻你的教科书，把传输线输入阻抗的公式写下来，看着那个公式再问自己一遍第二个问题。
3. STFW：“阻抗匹配”，你能得到无数的结果。这里我想问楼主对“四分之一波长阻抗变换”的理解。



咋一看，我还以为版主说我发错帖子呢。再仔细一看，原来版主是在教育我。版主的这番话令我醍醐灌顶，犹如夏日的一桶冰水从头而降，虽然冰凉但是特别爽快。这样的版主真是可遇不可求的那种，太有个性了
