如何在HFSS中观察电场和磁场分布？
录入：edatop.com 点击：
在一篇论文里面看到用HFSS画的电场分布图，所以求教在HFSS中如何绘制出来的,忘高人解答，谢谢！
原文描述：

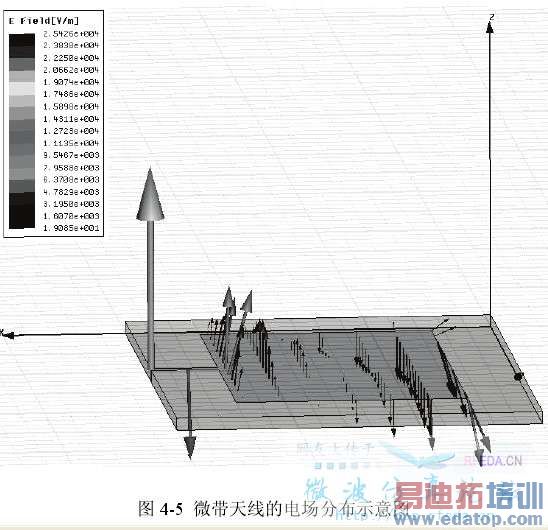

图4-5给出了一个普通的微带天线的电场分布。由电场分布的特点可见，如果在天线的中心线上加上短路壁而去掉其中的一半，天线的谐振模式仍将维持不变，这样在贴片天线的谐振频率可以基本保持不变的情况下，可将天线长度由原来的λ/2减小到λ/4。这就是由微带天线到PIFA的变换，由此也可以解释采用PIFA可以实现天线结构小型化的原理。
原文描述：
图4-5给出了一个普通的微带天线的电场分布。由电场分布的特点可见，如果在天线的中心线上加上短路壁而去掉其中的一半，天线的谐振模式仍将维持不变，这样在贴片天线的谐振频率可以基本保持不变的情况下，可将天线长度由原来的λ/2减小到λ/4。这就是由微带天线到PIFA的变换，由此也可以解释采用PIFA可以实现天线结构小型化的原理。
右击鼠标->fields->E(或H)->vector E不知道你是不是你想要的结果,自己可以试一试!
谢谢你啦，我试了，就是这样的。
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
