这个GPS阵列怎么实现的？

录入：edatop.com 点击：

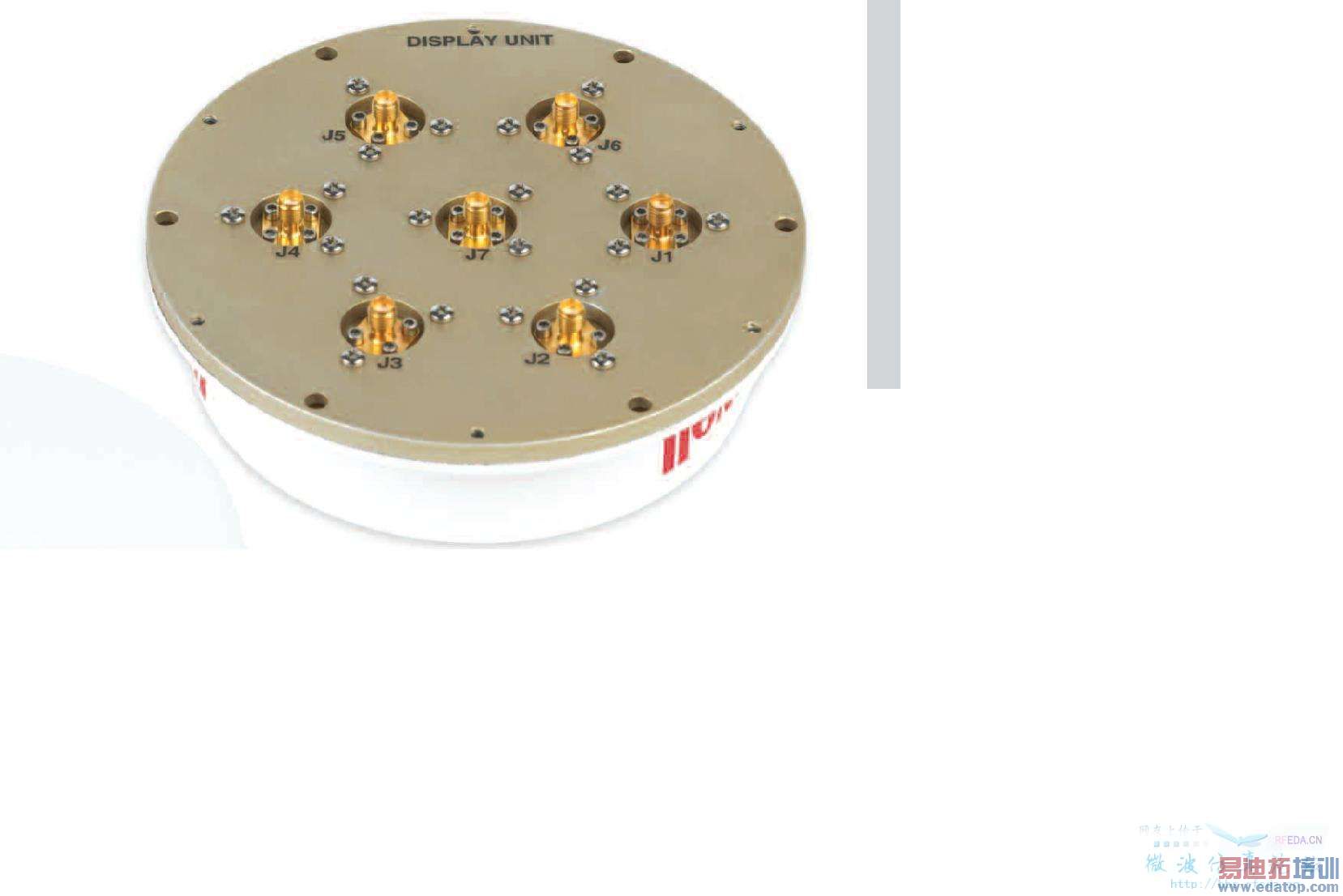

图中霍尼韦尔的这个七元GPS天线阵列，标称最大直径5.8英寸，厚1.45英寸，带宽24MHz。从图上和标称尺寸推算，相邻两个阵元间距只有42mm左右。
这么紧凑的空间，怎么保证阵元互耦小呢？常规的高介电常数贴片天线在这个尺寸内也做不到24MHz带宽啊！

螺旋？

单元是双馈点，10的介电常数，4mm左右厚，可以做到gps＋glonass的带宽，阵列不知道是不是固定窄波束，如果是的话，阵列下面用功分器连接，2db以内的轴比没问题，我也能做

他的天线高度很高的

----------------
不是窄波束，七个端口是相互独立的，使用时后面接的是多通道（最大7）的下变频器。42mm左右间距下，常规方法阵元间互耦差的一塌糊涂，连-8dB都保证不了。不知道这个究竟是怎么保证各端口间的互耦的。
另外，这个的带宽跟GLONASS没关系，是GPS的L1和L2。至于是L1 L2可选，还是覆盖L1和L2就没有明确说了。

继续寻找高手
