讨论一下这个特殊的GPS天线
录入：edatop.com 点击：

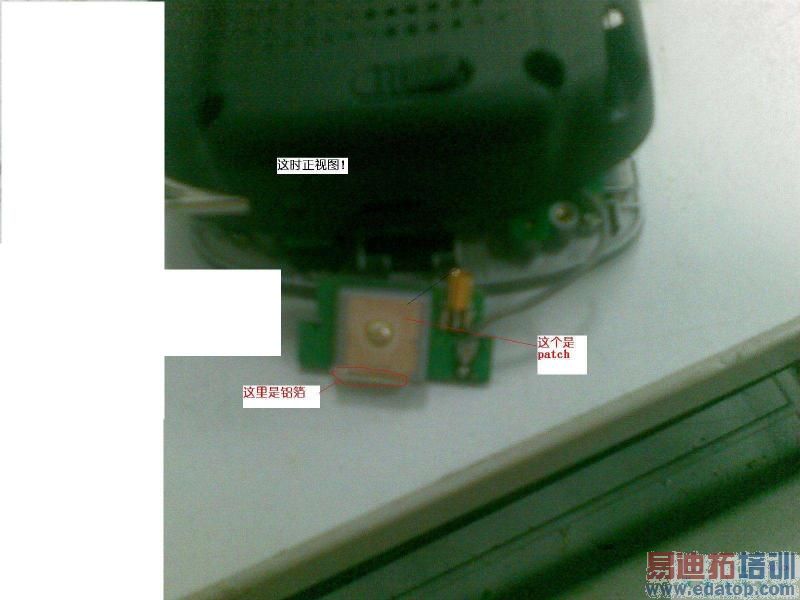

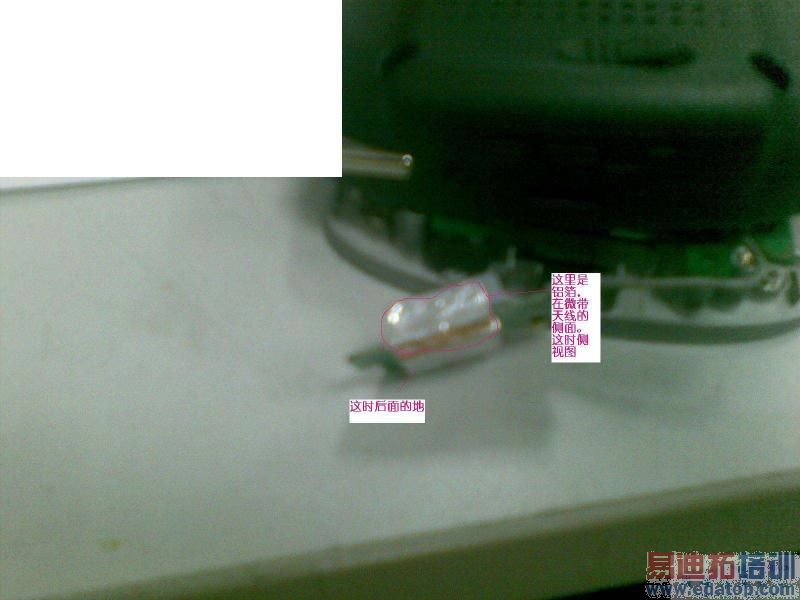

大家看看这个GPS天线，是一款GPS导航器中常用的陶瓷贴片GPS天线。但是奇怪的是打开产品看到天线的patch和地之间用一个铝箔给粘上了，不是标准的天线形式了。用万能表测量，patch和地没有直流导通（因为铝箔有一层胶）。大家说说为什么会有这个铝箔呢？经过计算，也不像是四分之一波长贴片天线。奇怪的很
大家都来发表以下看法
猜测：在其中一条辐射边上加金属箔片，起到反射板的作用，对方向图产生一点微扰。
可能此款GPS本身设计得有点振荡，所以收星效果不稳定，进而导致轴比差。贴了铝箔可以消除振荡，降低轴比。进而增加天线方向性。
我昨天做了实验（回家和上班的路上），发现不贴铝箔收星效果较好，一般能到3-4颗，最好的时候能到7颗，有时会在2颗贴了铝箔反而收星效果不好，常收不到，好的时候能到2颗。
有道理。
如果是patch和地连接的话,理论上可以把天线的尺寸从二分之波长降到四分之波长.不过回损增益.
从尺寸上来看，不是四分之一波长的天线。
