大家看看对这篇文章怎么理解的

录入：edatop.com 点击：

总感觉有点假
但是是翁金輅的文章，所以希望大家讨论一下
一直没弄明白里面什么原理
先说下我的理解
我觉得这个天线是想激起TM11和TM12两个模式，通过增大两个模式的带宽来达到展宽整个频带的目的
但是我觉得在一个模式下1.6G的谐振频率带宽达到接近300M有点不靠谱，
一般圆极化天线的轴比带宽都在2%左右，这个天线能达到30%，这个原理希望大家不吝赐教
我自己也照着他这个图仿真了，结果轴比居然是30dB，哪位可以帮忙仿仿
功分器可以不用仿

文章中的天线在没有馈电网络时是线极化天线，所以你仿真出来轴比很大。但加了馈电网络后就是圆极化天线了，因为输入信号通过功分器分配成两路等功率的信号，然后一路信号通过一段延长线，其相位延迟90度，再对天线馈电。所以这个天线能达到30%的轴比带宽！
所以楼主看东西，一定读仔细点。不要自己没做出来，就点名道姓的说作者的不对。

我是直接在两个馈电点加90度相移的
没说明白，不好意思

另外，已经找了好几个人仿这个了，都没仿出来
不是说点名道姓的，这个关键是翁金輅名头太大了，所以比较慎重

你把模型给我。你肯定哪儿有问题！

双馈电实现30%带宽是很正常的！

好的
我这是hfss10的模型

按我的理解
这个跟耦合馈电的馈电方式差不多，目的肯定是展带宽的
文章利用两个频率相近的模式TM11和TM12展宽带宽跟多层贴片有点像
主要还是单个谐振频率的轴比带宽太宽了，这个无论是怎么馈电，用什么结构，都是令人难以想象的

那也该是阻抗带宽吧
轴比带宽真没见过这么宽的
而且这是谐振结构的天线，你说频偏15%纯粹吓人呢

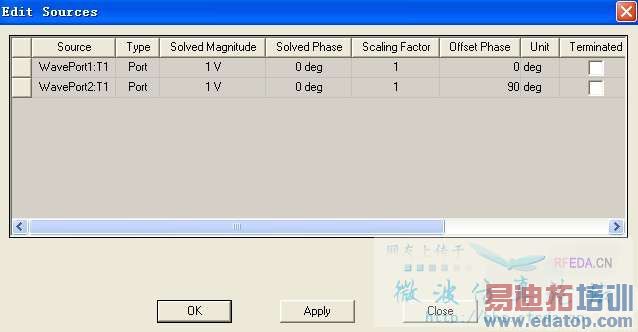

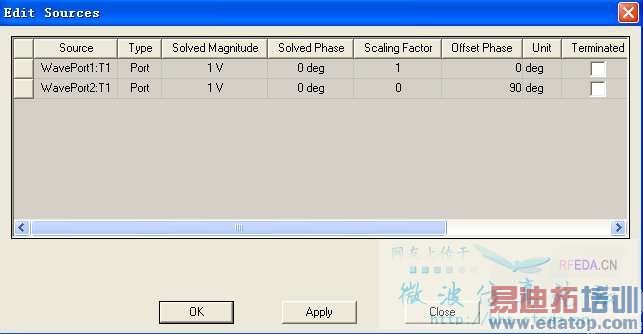

你的设置是错的！图1是你的设置。该改成图2的设置！
