半波阵子求指点

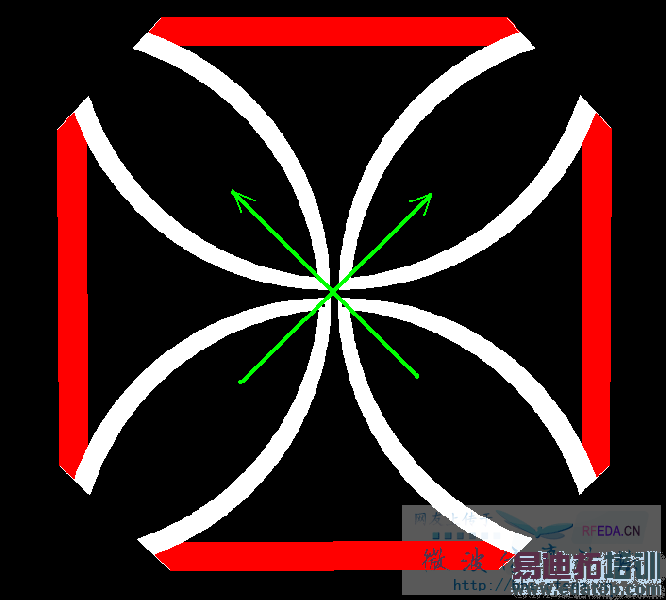

图中白色部分构成绿色箭头所指方向的交叉的两个半波阵子
红色部分所起得作用是什么
设计者当时加红色部分出发点又是什么
请大侠们不吝赐教！



唉
怎么没人回答啊
我先说我知道的吧
据说红色的部分的作用是提高阵子辐射的对称性
不知道大家对这个说法怎么理解啊？



建一个仿真模型，看一下电场分布，这种方案是有特点，大家一起讨论学习



难道这就是双极化吗，极化角度于地面有45度角度。
有些文章专门谈45度角的好处，不过我没仔细看罗。
这个是不是一个patch antenna，dipole镶在patch上。
然后这是个俯视图，电场的传播方向是由这个面向外的？
需要详细的介绍才能了解它。



红色的是什么材质？
白线又是什么呢？



其实交叉dipole的天线图就是非常对称的了。
根本不需要加什么红色的板子来增加对称度呀。
红色的部分如果是反射板子的话，不知道高度（厚度）有多少，
估计是来反射电磁波的，不希望能量向4周发散，还是希望想前发射，
使能量更集中吧。
我只是凭空猜，你这图是哪里来的呀。
希望高人来解答，同等。



四分之波长的短路枝节,用来平衡末端电流



这是魔比振子吧?不懂啊



6楼说的正确。
