HFSS中看E和H面方向图该如何设置

录入:edatop.com    点击:
最近在仿一个双频天线,但是方向图总感觉建的不对,附件里有模型。看了不少帖子,还是感觉一头雾水。达人帮我看看后面该怎么设置才能正确看方向图吧。如看E面方向图时我选择好频率和phi后add trace怎么和没设频率phi时添加的一样? 如何才能得到附件里的方向图啊? 不胜感激了



这个问题顶起来,我新手,也不知道啊



看看是啥



我也好想知道



画 xoz平面的方向图时,phi=0,扫描theta从-9090 就可以了,此时在sweep里要将theta 那一项放在最上边,才表示扫描theta。如果画的是yoz 则将phi改为90就可以了,其他的一样



频率问题我觉得你是想看中心频率处的场型?如果是那么不用设默认也是中心频率,所以可能看起来一致
如果看全部方向图,radiation设置里面当然要选择0-360,0-360(当然你选theta0-180也没问题,理论也成立),但注意,你的步长最好选小,hfss默认10,你设成1或2,看起来会精确一点。
如果看某个面,那根据你建模的情况设定了,首先你自己得知道哪个是E面,哪个是H面,知道以后再在radiation设置中选择相应的角度。(看单个面一般用start和stop点选择同样角度即可,比如你想看竖直面上某个面,那theta选择是0-180或者0-360,phi就得选择00或者9090咯)
估计说也说不清,可以采用以下办法自己看一下:建立一个单级子或是微带天线,就是你已知场型的天线,看辐射图,自己设定后看看,然后不断调整,之后应该能透彻地知道了



关键是了解E面、H面的定义,然后设定theta 和HI角
的范围(在radiation里面)以及其扫描的步长。

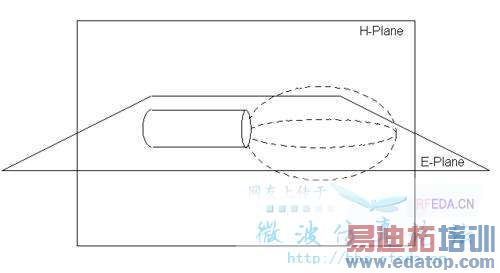

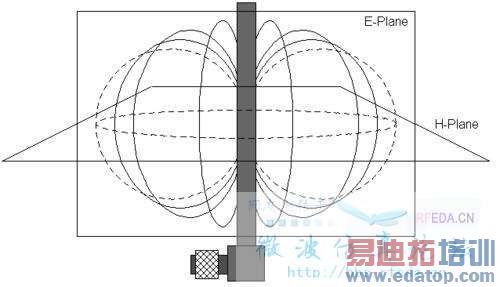

D.K Cheng的书中已有明确描述E跟H平面的定义,只是她书中的天线摆设都是站立的,而我们最常画平躺的(座标好对应)
所以搂 就换个角度即可,以此款天线来看
上传两张图,希望对你有帮助
