请教一个天线的馈电匹配
录入：edatop.com 点击：
大家好！
最近看了一篇可调天线的文章，其中馈电的一部分没有弄清楚其作用。还请教各位帮忙解释，不胜感激。

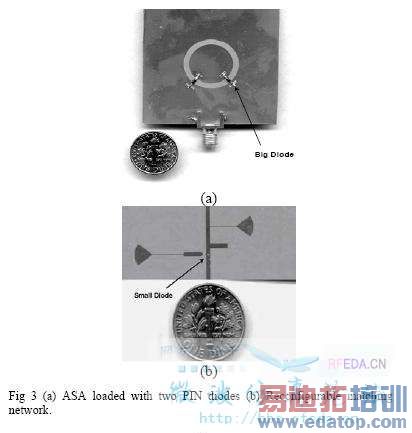

天线是一个方向图可调的天线，radiator是一个圆环槽，通过加两个shorting pin来改变其方向图，但是在切换的时候馈电的匹配也要变化，于是有了（b）图中的匹配网络。其中的stub是用来调节50 ohms匹配的，那旁边的扇形是用来做什么的呢？
最近看了一篇可调天线的文章，其中馈电的一部分没有弄清楚其作用。还请教各位帮忙解释，不胜感激。
天线是一个方向图可调的天线，radiator是一个圆环槽，通过加两个shorting pin来改变其方向图，但是在切换的时候馈电的匹配也要变化，于是有了（b）图中的匹配网络。其中的stub是用来调节50 ohms匹配的，那旁边的扇形是用来做什么的呢？
是不是微带电容。
可以调谐阻抗并展宽带宽
应该是接地
能够具体的说一下原理或者什么时候应用吗？谢谢
也想关注一下！
扇形是 RF 开路,即可以把一定范围的波打回,又不影响微带线50欧姆匹配
開路端？感覺有點增加頻寬意義
是不是滤波器的作用呢？
是一个宽带1/4波长线。
