天线知识-缝隙天线

缝隙天线是孔径天线的一个例子。在导电片上形成矩形槽。这些缝隙天线可以通过简单地在其上安装的表面上进行切割来形成。

频率范围

用于插槽天线应用的频率范围为300 MHz至30 GHz。它在UHF和SHF频率范围内工作。

天线天线的建造与使用

通过其工作原理，可以很好地理解缝隙天线的使用。我们来看一下缝隙天线的结构。

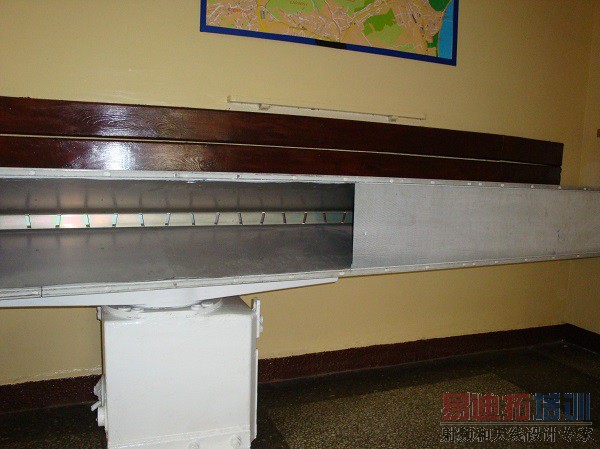

当将无限导电片制成矩形切割并且在孔（被称为狭缝）中激发场时，其被称为插槽天线。这可以通过观察缝隙天线的图像来理解。下图显示了插槽天线的型号。

缝隙天线的工作可以通过Babinet的光学原理轻松了解。这个概念介绍了缝隙天线。

巴比伦的原则

巴宾的原则规定：“当一个开放的屏幕后面的场地被添加到互补结构的范围时，总和等于没有屏幕的字段”。

上述图片清楚地说明了原理。在与光束非共线的所有区域中，图1和图2中的上述两个屏幕产生相同的衍射图案。

情况1 - 在屏幕之前考虑具有光圈的光源和导电平面（场）。光不穿过不透明区域，但穿过光圈。

情况2 - 考虑光源和前一种情况下光圈尺寸的导电平面，并将其固定在屏幕上。光线不通过平面，而是穿过其余部分。

情况3 - 将这两种情况的这两个导电面组合并放在光源之前。屏幕没有放置以观察结果组合。屏幕效果无效。

缝隙天线的工作

这种光学原理被应用于电磁波以使波被辐射。的确，当在导电平面中的窄缝隙中存在HF场时，能量被辐射。

该图像显示了一个插槽天线，它解释了它的工作。

考虑一个无限平面的导电屏幕被采取和穿孔所需的形状和大小的孔，这将是缝隙天线的屏幕。另一个屏幕被认为是交换作为补充屏幕的光圈和屏幕区域的位置。

据说这两个屏幕是互补的，因为它们会导致完全无限的金属屏幕。现在，这成为缝隙天线。端子阻抗对于辐射是非常需要的。

辐射模式

插槽天线的辐射图是全向的，就像半波偶极天线一样。看下图。它显示了在水平和垂直平面中绘制的狭槽天线的辐射图

优点

以下是槽天线的优点 -

• 它可以被制造和隐藏在金属物体内
• 它可以提供与小型发射机的隐蔽通信

缺点

以下是插槽天线的缺点 -

• 更高的交叉极化水平
• 降低辐射效率

应用

以下是Slot天线的应用 -

• 通常用于雷达导航目的
• 用作由波导引导的数组
