天线知识-线性阵列天线

线性阵列天线包括两个或更多个半波偶极子，其被放置端到端的。这些天线放置在共同的线或轴上，并行或共线。

这些阵列中的最大辐射是宽边并垂直于阵列线。这些阵列也称为全向阵列。

频率范围

共线阵列天线工作的频率范围是属于VHF和UHF频带的30 MHz至3GHz。

阵列构造

这些共线阵列是具有高增益的单向天线。该阵列的主要目的是通过避免其他方向的功率损耗来增加辐射功率并提供高定向光束。

上述图像显示了共线阵列的图片。在图1中，可以看出，使用折叠偶极子形成共线阵列，而在图2中，共线阵列由正常偶极子形成。两种类型都是通常使用的半波偶极子。

辐射模式

这些共线阵列的辐射图类似于单个偶极子的辐射图，但是增加数量的偶极子的阵列图案有所不同。

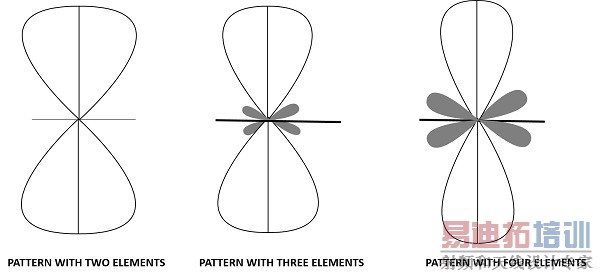

当使用两个元件，三个元件和四个元件分别制作时，共线阵列的辐射图分别如上图所示。

的宽侧面阵列也具有相同的图案，其中，最大辐射的方向是垂直于天线的线。

优点

以下是共线阵列天线的优点 -

• 阵列的使用减少了广泛的端点并增加了方向性
• 细小裂片最小化
• 电力的浪费减少了

缺点

以下是共线阵列天线的缺点 -

• 这些天线的位移是一项艰巨的任务
• 仅在室外使用

应用

以下是共线阵列天线的应用 -

• 用于VHF和UHF频带
• 用于双向通信
• 也用于广播目的
