天线知识-端射数组

端火数组的物理布置与宽边数组的物理布置相同。每个元件中电流的大小相同，但是这些电流之间存在相位差。每个元素的能量感应不同，这可以通过下图来理解。

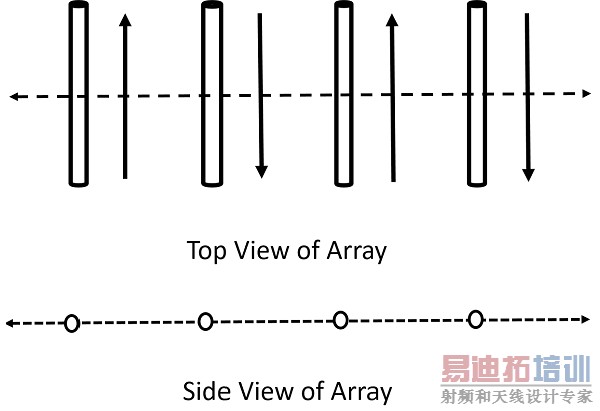

上图分别显示了顶视图和侧视图中的端点数组。

由于取消，没有与数组的平面成直角的辐射。第一和第三元件被异相馈送，因此抵消彼此的辐射。类似地，第二和第四是不同步的，以取消。

偶极间距通常为λ/ 4或3λ/ 4。这种布置不仅有助于避免垂直于天线平面的辐射，而且还有助于辐射能量转向整个数组的辐射方向。因此，避免了小裂片并提高了方向性。随着增加的元件，光束变窄。

辐射模式

端射数组的辐射方向是单向的。一个主要的发生在一端，其中存在最大辐射，而小叶代表损失。

该图解释了端射数组的辐射图。图1是单个数组的辐射图，而图2,3和4表示多个数组的辐射图。

端数组与宽数组数组

我们研究了这两个数组。让我们尝试比较最终火和广泛的数组，以及它们的特点。

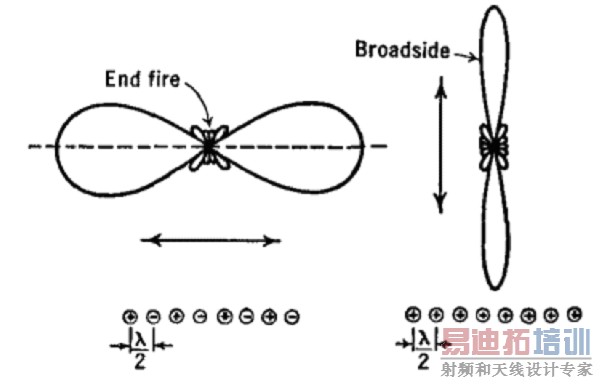

该图示出了端射数组和宽边数组的辐射图。

• 末端火数组和宽侧数组都是线性的，并且是共振的，因为它们由谐振元件组成。

• 由于共振，数组都显示较窄的光束和高方向性。

• 这两个数组都用于传输目的。

• 它们都不用于接收，因为任何类型的接收都需要覆盖频率范围。
