射频载流线圈被给予单圈成环路，可以用作称为环形天线的天线。通过这个环形天线的电流将同相。磁场将垂直于承载电流的整个环路。

频率范围

环形天线的操作频率范围是大约300MHz到3GHz。该天线工作在UHF范围。

环形天线的构造与工作

环形天线是承载射频电流的线圈。根据设计人员的便利，它可以是任何形状，例如圆形，矩形，三角形，正方形或六边形。

环形天线有两种类型。

• 大环路天线
• 小环天线

大环路天线

大环路天线也称为谐振天线。它们具有高辐射效率。这些天线的长度几乎等于预期的波长。

<script type="math/tex; mode=display" id="MathJax-Element-1">L =lambda</script>

哪里，

• L是天线的长度

• λ是波长

该天线的主要参数是其周长长度，其长度约为波长，应为封闭环。曲折的循环不是一个好主意，以减小尺寸，因为这会增加电容效应并导致效率低下。

小环天线

小环天线也被称为磁环天线。这些较少谐振。这些主要用作接收器。

这些天线的大小是波长的十分之一。

<script type="math/tex; mode=display" id="MathJax-Element-2">L =frac{lambda}{10}</script>

哪里，

• L是天线的长度

• λ是波长

小环天线的特点是 -

• 小环形天线具有低辐射电阻。如果使用多圈铁氧体磁芯结构，则可以实现高耐辐射性。

• 由于损耗高，辐射效率低。

• 其结构简单，体积小，重量轻。

由于其高电抗，其阻抗难以与发射机相匹配。如果环形天线必须作为发射天线，则这种阻抗失配肯定会是一个问题。因此，这些环形天线作为接收机天线更好地操作。

常用循环

小环路天线主要有两种类型 -

• 圆环天线
• 方圆天线

这两种类型的环形天线被广泛使用。其他类型（矩形，三角形，椭圆形等）也根据设计者规格制作。

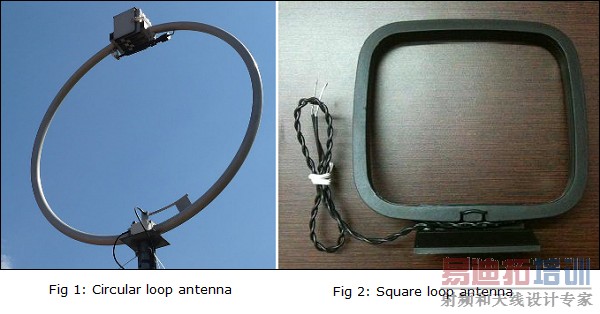

上述图像显示圆形和方形环形天线。由于信噪比高，这些类型的天线主要用作AM接收机。它们也可以在无线电接收机的Q-tank电路中轻松调谐。

环路极化

环形天线的极化将根据进给位置垂直或水平偏振。垂直极化在垂直方向的中心处被给出，而水平极化在水平侧的中心处被给出，这取决于环形天线的形状。

小环形天线通常是线偏振天线。当这种小型环形天线安装在便携式接收器的顶部，便携式接收机的输出连接到仪表时，它成为一个很大的方位。

辐射模式

这些天线的辐射图与短水平偶极天线的辐射图相同。

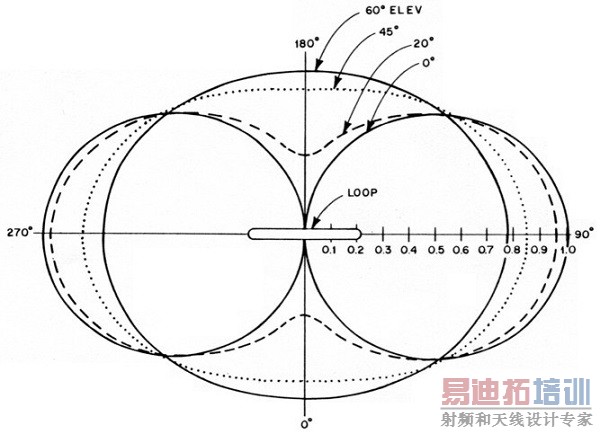

辐射图案对于小的，高效率的环形天线被示出在上面给出的数字。不同角度的循环的辐射图也在图中清楚地示出。0°的切线表示垂直极化，而90°的线表示水平极化。

优点

以下是环形天线的优点 -

• 尺寸紧凑
• 高方向性

缺点

以下是环形天线的缺点 -

• 阻抗匹配可能不总是很好
• 具有非常高的共振品质因数

应用

以下是环形天线的应用 -

• 用于RFID设备
• 用于MF，HF和短波接收器
• 用于飞机接收机进行方向调查
• 用于UHF发射机
