天线知识-倒V型天线

在前一章中，我们研究了V型天线。其工作频率有限。这可以通过使用作为非谐振天线或行波天线的另一个天线进行修改。如前所述，行波天线不产生驻波。

频率范围

一个倒V形天线（或V-天线）的操作的频率范围大约是3至30兆赫。该天线工作在高频范围。

倒V型天线的构造与工作

用于高频带的行波天线是倒V型天线。这种倒置的V型天线很容易安装在不导电的桅杆上。

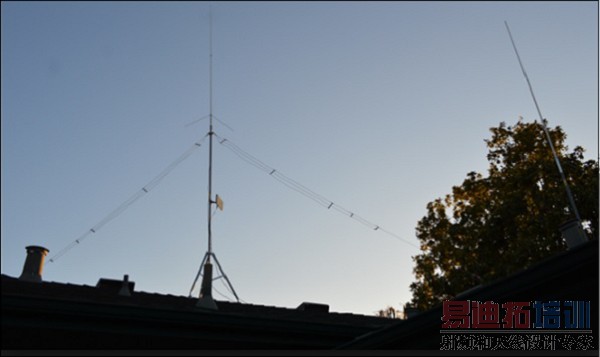

看看下面的图片。它显示了安装在屋顶上的倒V形天线。

反向V型天线的最大辐射位于其中心。它类似于半波偶极天线。天线被放置成倒V形，其两条传输线或两条腿朝向地面弯曲，在它们之间形成120°或90°的角度。天线的中心不应高于λ/ 4。

由一个腿与天线的轴线形成的角度称为倾斜角，并由θ表示。

辐射模式

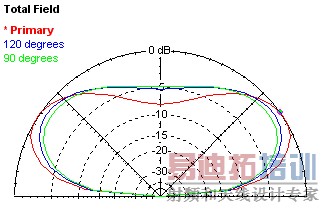

倒V型天线的辐射图是单向图案，因为这里不形成驻波。通过以下所示的辐射方式可以清楚地了解。

该图示出了反向V型天线的辐射图。当上图中的倾角为120?和90?时，主辐射场与场一起显示。通过使用天线数组来提高增益和方向性。

优点

以下是倒V型天线的优点 -

• 占用水平较少的地方

• 没有形成驻波

• 高增益

缺点

以下是倒V型天线的缺点 -

• 它有相当多的不希望的小裂片

• 小波瓣产生水平极化波

应用

以下是倒V型天线的应用 -

• 用于调谐电路应用

• 用于无线电通信

• 用于商业应用

在V型天线和倒V型天线之后，另一种重要的长线天线是菱形天线。它是两个V型天线的组合。这将在下一章探讨。
